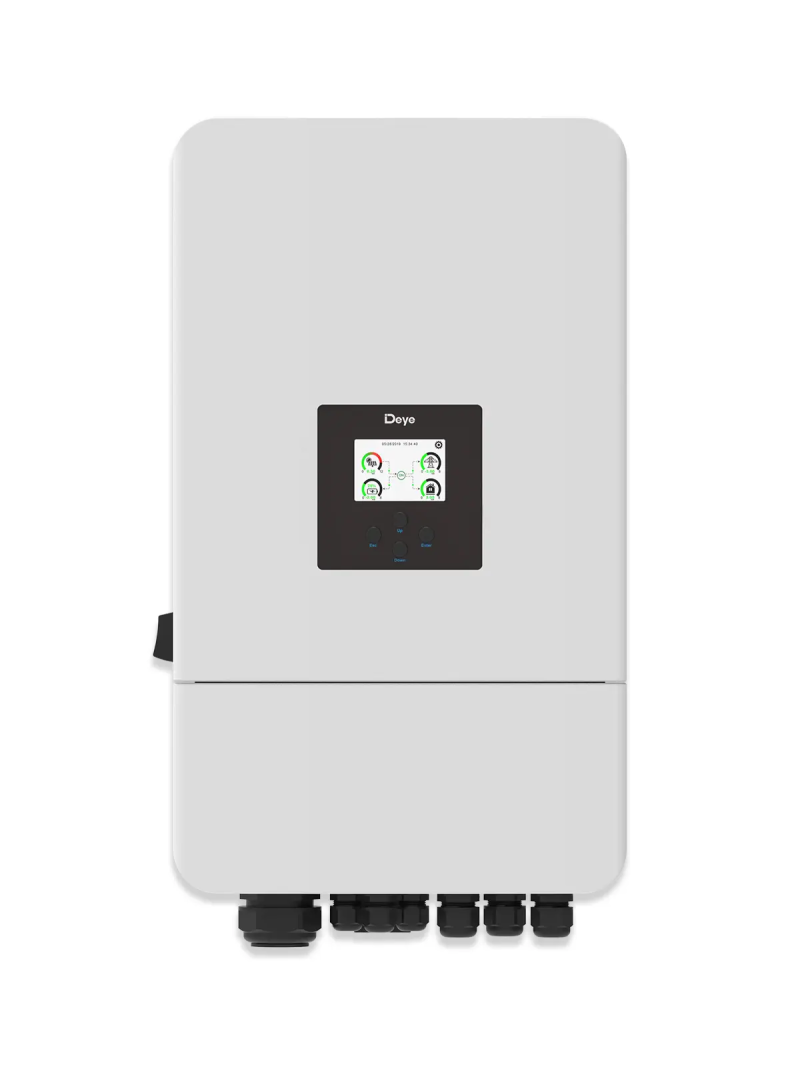

Deye SUN-10K-SG05LP3-EU-SM2 to trójfazowy falownik hybrydowy o mocy znamionowej 10 000 W, dedykowany niskonapięciowym magazynom energii (48 V, zakres 40–60 V). Dwa układy MPPT z 4 stringami PV (2+2) oraz maksymalna moc wejściowa PV do 16 000 W dają szerokie możliwości projektowania instalacji fotowoltaicznych z magazynem energii.
Falownik obsługuje akumulatory kwasowo-ołowiowe oraz litowo-jonowe, z maksymalnym prądem ładowania i rozładowania do 210 A. Sprawność maksymalna wynosi 97,6%, a europejska 97,0%. Urządzenie może pracować równolegle w grupach do 10 jednostek, zarówno w trybie sieciowym (on-grid), jak i wyspowym (off-grid).
Najważniejsze cechy
- Znamionowa moc wyjściowa AC 10 000 W, praca trójfazowa
- Sprawność maksymalna 97,6%, sprawność europejska 97,0%, sprawność MPPT >99%
- 2 niezależne układy MPPT, 4 stringi PV (2+2)
- Maksymalna moc wejściowa PV 16 000 W (maks. moc dopuszczalna instalacji PV 20 000 W)
- Obsługa akumulatorów kwasowo-ołowiowych i litowo-jonowych 40–60 V
- Maksymalny prąd ładowania/rozładowania akumulatora 210 A
- Praca równoległa do 10 jednostek, on-grid i off-grid
- Maksymalny prąd przelotowy AC (bypass) 45 A
- Stopień ochrony IP65, chłodzenie z inteligentnym wentylatorem
- Zakres pracy od -40°C do +60°C
- Monitoring WiFi/RS485/CAN, wyświetlacz LCD
Dane techniczne
Sprawność
| Sprawność maksymalna | 97,6% |
|---|
| Sprawność europejska | 97,0% |
|---|
| Sprawność MPPT | >99% |
|---|
Wejście (PV)
| Maksymalna moc wejściowa PV | 16 000 W |
|---|
| Maksymalna moc dopuszczalna instalacji PV | 20 000 W |
|---|
| Maksymalne napięcie wejściowe PV | 800 V |
|---|
| Zakres napięcia MPPT | 200–650 V |
|---|
| Napięcie startowe | 160 V |
|---|
| Znamionowe napięcie wejściowe | 550 V |
|---|
| Liczba układów MPPT | 2 |
|---|
| Liczba stringów | 4 (2+2) |
|---|
| Maksymalny prąd wejściowy na MPPT | 26 A |
|---|
| Maksymalny prąd zwarciowy na MPPT | 39 A |
|---|
Akumulator
| Typ akumulatora | kwasowo-ołowiowy lub litowo-jonowy |
|---|
| Zakres napięcia | 40–60 V |
|---|
| Maksymalny prąd ładowania | 210 A |
|---|
| Maksymalny prąd rozładowania | 210 A |
|---|
| Liczba portów baterii | 1 (możliwość równoległego BMS/CAN) |
|---|
Wyjście AC
| Znamionowa moc wyjściowa | 10 000 W |
|---|
| Maksymalna moc pozorna | 11 000 VA |
|---|
| Znamionowe napięcie | 220/380 V lub 230/400 V, 3L+N+PE |
|---|
| Znamionowa częstotliwość | 50 Hz / 60 Hz |
|---|
| Znamionowy prąd (wejście/wyjście) | 15,2 A / 14,5 A |
|---|
| Maksymalny prąd (wejście/wyjście) | 16,7 A / 16 A |
|---|
| Maksymalny prąd przelotowy (bypass) | 45 A |
|---|
| Zakres regulacji współczynnika mocy | 0,8 wyprzedzający – 0,8 opóźniony |
|---|
| THDi | <3% |
|---|
Dane ogólne
| Waga | 35,2 kg |
|---|
| Wymiary | 386 × 660 × 250 mm |
|---|
| Stopień ochrony | IP65 |
|---|
| Hałas | ≤55 dB |
|---|
| Zakres temperatury pracy | -40 do +60°C |
|---|
| Wilgotność względna | 0–100% |
|---|
| Maksymalna wysokość pracy | 3000 m |
|---|
| Chłodzenie | inteligentne, wentylatorowe |
|---|
| Topologia | nieizolowana (strona PV), izolowana (strona baterii) |
|---|
| Komunikacja | WiFi/RS485/CAN, wyświetlacz LCD |
|---|
Praca równoległa i gwarancja
| Praca równoległa | do 10 jednostek, on-grid i off-grid |
|---|
| Gwarancja | 5 / 10 lat (zależnie od kraju instalacji) |
|---|
Zabezpieczenia i certyfikaty
- Ochrona przeciwprzepięciowa DC — typ II
- Ochrona przeciwprzepięciowa AC — typ II
- Zabezpieczenie przed odwrotną polaryzacją DC
- Zabezpieczenie nadprądowe, przeciwzwarciowe i przeciwprzepięciowe AC
- Zabezpieczenie przed pracą wyspową (anti-islanding)
- Monitorowanie stanu izolacji
- Detekcja zwarcia doziemnego
- Zabezpieczenie termiczne
- Opcjonalne zabezpieczenie przed łukiem elektrycznym (AFCI)
- Zgodność z normami: IEC 61727, IEC 62116, CEI 0-21, EN 50549-1, NRS 097, RD 140, UNE 217002, ÖVE-Richtlinie R25, G99, VDE-AR-N 4105
- Bezpieczeństwo i EMC: IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1/2/3/4
Dane techniczne pochodzą z karty katalogowej producenta Deye dla rodziny SUN-3/4/5/6/8/10/12K-SG05LP3-EU-SM2 i dotyczą wariantu 10K. Waga i wymiary podane bez uchwytu montażowego i złączy.
FALOWNIK HYBRYDOWY DEYE SUN-10K-SG05LP3-EU-SM2 to falownik marki DEYE dostępny w ofercie hurtowni Undersun. Pełną dokumentację techniczną znajdziesz na stronie producenta Deye. Warto również sprawdzić pozostałe modele w kategorii falowników DEYE.
