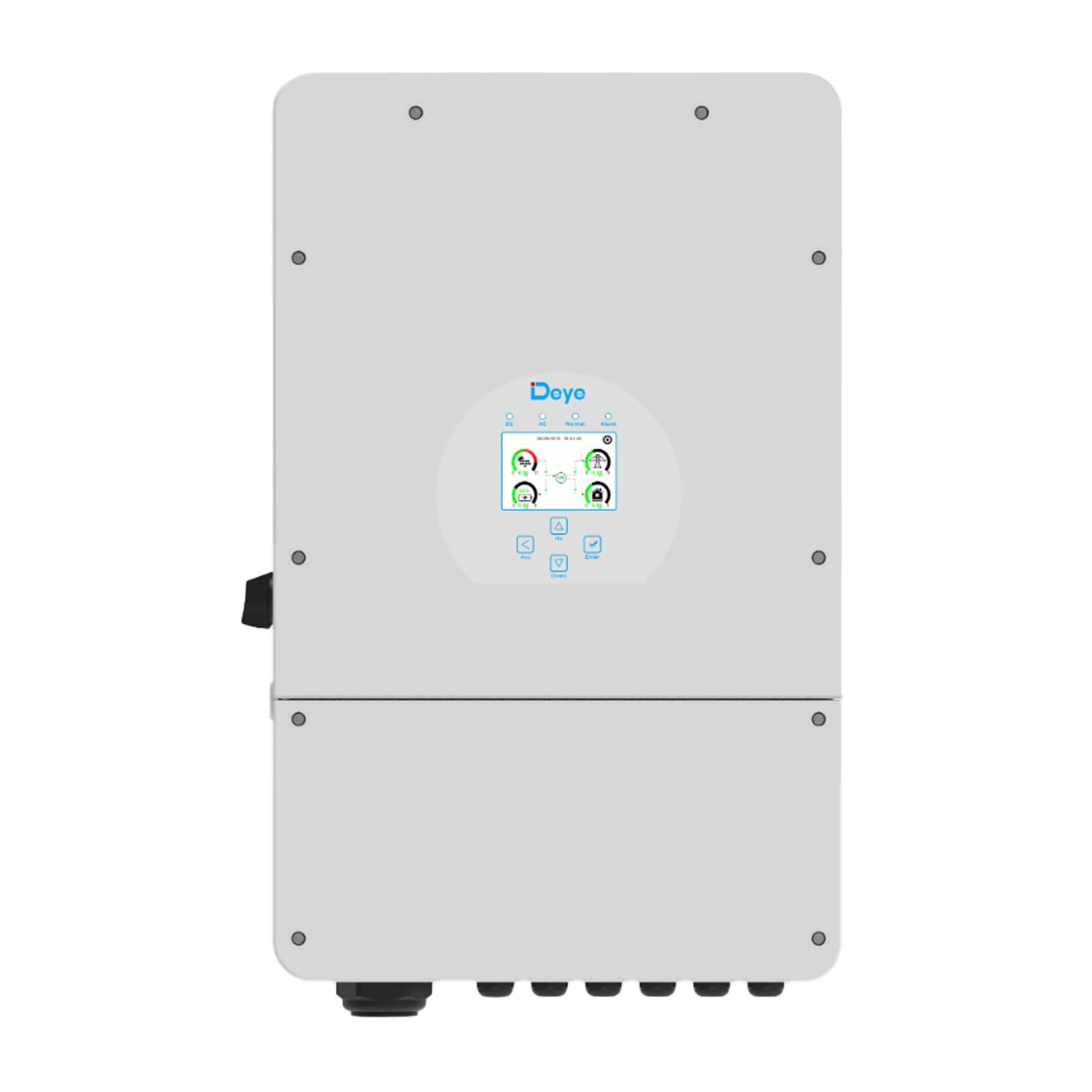

Deye SUN-12K-SG02LP1-EU-AM3 to jednofazowy falownik hybrydowy o mocy znamionowej 12 000 W, przeznaczony do instalacji fotowoltaicznych współpracujących z niskonapięciowym magazynem energii (40–60 V). Trzy niezależne układy MPPT (6 stringów PV) i maksymalna moc wejściowa PV do 18 000 W dają dużą swobodę w projektowaniu instalacji, również przy rozproszonym ułożeniu modułów.
Falownik obsługuje akumulatory kwasowo-ołowiowe oraz litowo-jonowe, z maksymalnym prądem ładowania i rozładowania na poziomie 250 A, co pozwala na szybkie magazynowanie nadwyżek energii z instalacji PV. Sprawność maksymalna wynosi 97,6%, a europejska 96,5%. Urządzenie może pracować równolegle w grupach do 16 jednostek, zarówno w trybie sieciowym (on-grid), jak i wyspowym (off-grid).
Najważniejsze cechy
- Znamionowa moc wyjściowa AC 12 000 W, praca jednofazowa
- Sprawność maksymalna 97,6%, sprawność europejska 96,5%, sprawność MPPT >99%
- 3 niezależne układy MPPT, 6 stringów PV (2 na MPPT)
- Maksymalna moc wejściowa PV 18 000 W
- Obsługa akumulatorów kwasowo-ołowiowych i litowo-jonowych 40–60 V
- Maksymalny prąd ładowania/rozładowania akumulatora 250 A
- Praca równoległa do 16 jednostek, on-grid i off-grid
- Stopień ochrony IP65, chłodzenie z inteligentnym wentylatorem
- Hałas poniżej 45 dB
- Zakres pracy od -40°C do +60°C
- Komunikacja RS485/RS232/CAN, monitoring WiFi/GPRS/Bluetooth/4G/LAN (opcjonalnie)
Dane techniczne
Sprawność
| Sprawność maksymalna | 97,6% |
|---|
| Sprawność europejska | 96,5% |
|---|
| Sprawność MPPT | >99% |
|---|
Wejście (PV)
| Maksymalna moc wejściowa PV | 18 000 W |
|---|
| Maksymalne napięcie wejściowe PV | 500 V |
|---|
| Zakres napięcia MPPT | 150–425 V |
|---|
| Napięcie startowe | 125 V |
|---|
| Znamionowe napięcie wejściowe | 370 V |
|---|
| Liczba układów MPPT | 3 |
|---|
| Liczba stringów | 6 (2 na MPPT) |
|---|
| Maksymalny prąd wejściowy na MPPT | 26 A |
|---|
| Maksymalny prąd zwarciowy na MPPT | 44 A |
|---|
Akumulator
| Typ akumulatora | kwasowo-ołowiowy lub litowo-jonowy |
|---|
| Zakres napięcia | 40–60 V |
|---|
| Maksymalny prąd ładowania | 250 A |
|---|
| Maksymalny prąd rozładowania | 250 A |
|---|
| Liczba portów baterii | 1 (możliwość równoległego BMS) |
|---|
Wyjście AC
| Znamionowa moc wyjściowa | 12 000 W |
|---|
| Maksymalna moc pozorna | 13 200 VA |
|---|
| Znamionowe napięcie | 220/230 V |
|---|
| Znamionowa częstotliwość | 50 Hz / 60 Hz |
|---|
| Znamionowy prąd wyjściowy | 54,6 A (220 V) / 52,2 A (230 V) |
|---|
| Maksymalny prąd przelotowy (bypass) | 60 A |
|---|
| Zakres regulacji współczynnika mocy | 0,8 wyprzedzający – 0,8 opóźniony |
|---|
| THDi | <3% |
|---|
Dane ogólne
| Waga | 35,6 kg |
|---|
| Wymiary | 420 × 670 × 233 mm |
|---|
| Stopień ochrony | IP65 |
|---|
| Hałas | <45 dB |
|---|
| Zakres temperatury pracy | -40 do +60°C |
|---|
| Wilgotność względna | 0–100% |
|---|
| Maksymalna wysokość pracy | 2000 m |
|---|
| Chłodzenie | inteligentne, wentylatorowe |
|---|
| Topologia | nieizolowana |
|---|
| Komunikacja | RS485/RS232/CAN, WiFi/GPRS/Bluetooth/4G/LAN (opcjonalnie) |
|---|
Praca równoległa i gwarancja
| Praca równoległa | do 16 jednostek, on-grid i off-grid |
|---|
| Gwarancja | 5 / 10 lat (zależnie od kraju instalacji) |
|---|
Zabezpieczenia i certyfikaty
- Ochrona przeciwprzepięciowa DC — typ II
- Ochrona przeciwprzepięciowa AC — typ II
- Zabezpieczenie przed odwrotną polaryzacją DC
- Zabezpieczenie nadprądowe i przeciwzwarciowe AC
- Zabezpieczenie przed pracą wyspową (anti-islanding)
- Monitorowanie stanu izolacji
- Detekcja zwarcia doziemnego
- Zabezpieczenie termiczne
- Opcjonalne zabezpieczenie przed łukiem elektrycznym (AFCI)
- Zgodność z normami: VDE-AR-N 4105, IEC 61727, IEC 62116, VDE 0126, AS 4777.2, CEI 0-21, EN 50549-1, G98, G99, C10/11, UNE 217002, NBR 16149/16150
- Bezpieczeństwo i EMC: IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1/2/3/4
Dane techniczne pochodzą z karty katalogowej producenta Deye dla rodziny SUN-7.6/8/10/12K-SG02LP1-EU-AM2/AM3 i dotyczą wariantu 12K. Waga podana bez uchwytu montażowego i złączy.
FALOWNIK HYBRYDOWY DEYE SUN-12K-SG02LP1-EU-AM3 to falownik marki DEYE dostępny w ofercie hurtowni Undersun. Pełną dokumentację techniczną znajdziesz na stronie producenta Deye. Warto również sprawdzić pozostałe modele w kategorii falowników DEYE.
