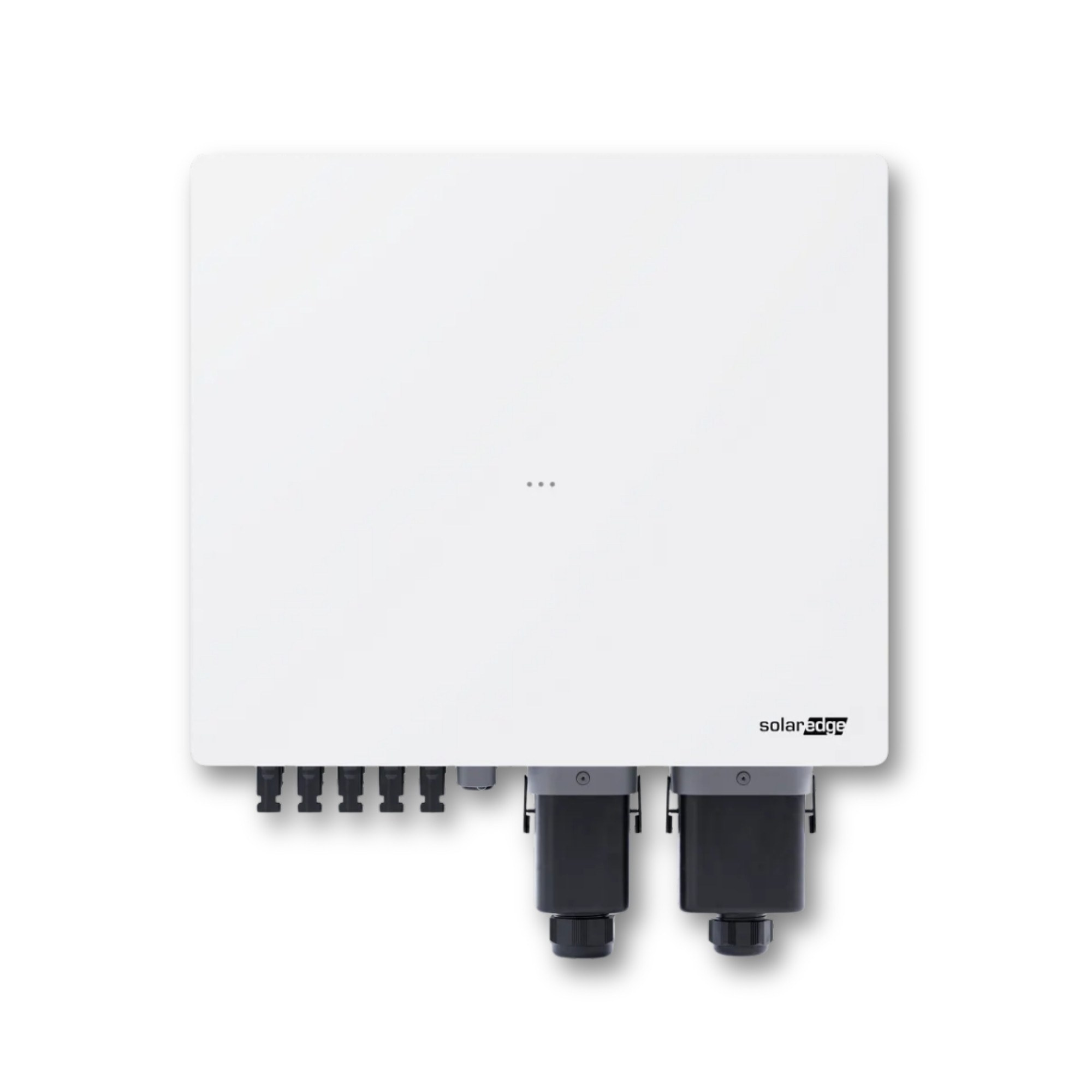

SolarEdge Nexis NX20K-RW000CYN4 to trójfazowy falownik hybrydowy z generacji systemów SolarEdge Nexis. Jedno urządzenie obsługuje cały zakres 8–20 kVA – klasę mocy (8 / 10 / 12,99 / 15 / 17 / 20 kVA) ustawia się jednorazowo przy uruchomieniu instalacji. Dla instalatora i hurtowni oznacza to jeden numer katalogowy zamiast sześciu osobnych pozycji magazynowych.
Falownik zbudowano na tranzystorach z węglika krzemu (SiC), co przekłada się na sprawność maksymalną 99,0% i sprawność europejską 98,75% w wariancie 20 kVA. Chłodzenie jest konwekcyjne, bez wentylatorów, a poziom hałasu nie przekracza 40 dBA – urządzenie można montować także w pobliżu pomieszczeń mieszkalnych.
Strona DC pracuje w architekturze SolarEdge z optymalizatorami mocy: punkt mocy maksymalnej wyznaczany jest osobno dla każdego modułu przez optymalizatory serii S i P w konfiguracji 1:1, do 33 sztuk na string. Falownik przyjmuje do 40 kWp modułów, czyli przewymiarowanie DC/AC do 200%, przy pięciu wejściach MC4 i napięciu pracy 715–950 V.
Po stronie magazynu energii Nexis współpracuje z bateriami wysokonapięciowymi SolarEdge Nexis Battery w architekturze Simple-Click, w której bloki łączy się bez okablowania – do 4 stacków i 16 bloków na falownik, po 3,5 kW mocy na blok. Pełne zasilanie awaryjne budynku realizuje moduł SolarEdge Home Backup Interface Three Phase o mocy do 20 kVA.
| Maks. moc modułów (STC) | 40 000 Wp |
|---|---|
| Przewymiarowanie DC/AC | do 200% |
| Maks. napięcie DC | 950 V |
| Zakres napięcia pracy DC | 715–950 V |
| Napięcie nominalne DC | 750 V |
| Liczba wejść DC | 5 × MC4 |
| Maks. prąd wejściowy | 55,9 A łącznie (40 A na wejście) |
| Optymalizatory mocy | SolarEdge S-Series / P-Series (1:1), do 33 na string |
| Obsługiwane baterie | SolarEdge Nexis Battery (LFP, Battery Block / Battery Stack) |
|---|---|
| Maks. konfiguracja | 4 stacki / 16 bloków na falownik |
| Zakres napięcia baterii | 715–950 V |
| Moc na blok / na stack | 3,5 kW / do 14 kW |
| Maks. moc ładowania | 28 000 W |
| Maks. moc rozładowania | 20 000 W |
| Komunikacja z baterią | CAN |
| Moc znamionowa AC | 20 kVA / 20 000 W |
|---|---|
| Konfigurowalne klasy mocy | 8 / 10 / 12,99 / 15 / 17 / 20 kVA |
| Układ sieci | 3/N/PE (WYE); TT, TN-S, TN-C-S |
| Napięcie nominalne | 380/400 V (L-L), 220/230 V (L-N) |
| Maks. prąd ciągły na fazę | 29 A |
| Moc w trybie awaryjnym | 20 kVA (do 6,67 kVA na fazę) |
| Czas przełączenia przy zaniku sieci | ≤ 50 ms |
| Sprawność maksymalna | 99,0% |
| Sprawność europejska | 98,75% |
| Wymiary (szer. × wys. × gł.) | 488 × 428 × 200 mm |
|---|---|
| Waga | 30,6 kg |
| Stopień ochrony | IP65 – montaż wewnątrz i na zewnątrz |
| Chłodzenie | konwekcyjne, bez wentylatorów |
| Poziom hałasu | < 40 dBA |
| Zakres temperatury pracy | -40 … +60 °C |
| Komunikacja | RS485 Modbus, RS485/CAN, CAN, LAN, Wi-Fi, SolarEdge Home Network, opcjonalnie LTE |
| Gwarancja | 10 lat (z opcją rozszerzenia) |
Normy: IEC 62109, VDE-AR-N 4105:2018-11, EN 50549-1, EN 55011, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-3-11, IEC 61000-3-12, RoHS. Certyfikat sieciowy VDE-AR-N 4105 dla wariantów NX8K–NX20K: CN 25-239-00.
Nexis NX20K jest przeznaczony do instalacji o mocy 8–20 kW: dużych domów jednorodzinnych, budynków wielolokalowych, obiektów usługowych i gospodarstw rolnych. Architektura z optymalizatorami mocy pokazuje swoją wartość tam, gdzie dach jest wielopołaciowy, częściowo zacieniony lub gdzie na jednym obiekcie trzeba połączyć moduły o różnej mocy – każdy moduł pracuje wtedy we własnym punkcie mocy maksymalnej, a instalacja jest monitorowana z dokładnością do sztuki.
Wąski zakres napięcia pracy DC 715–950 V wynika z tej architektury: falownik projektuje się razem z optymalizatorami i nie pracuje jako klasyczny falownik stringowy. Możliwość ustawienia niższej klasy mocy przy uruchomieniu jest wygodna, gdy przyłącze lub warunki przyłączenia ograniczają moc instalacji, a docelowo ma ona zostać rozbudowana.
