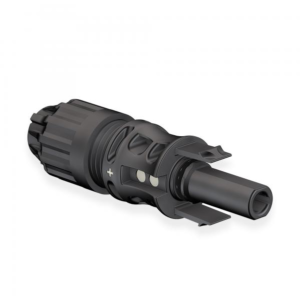

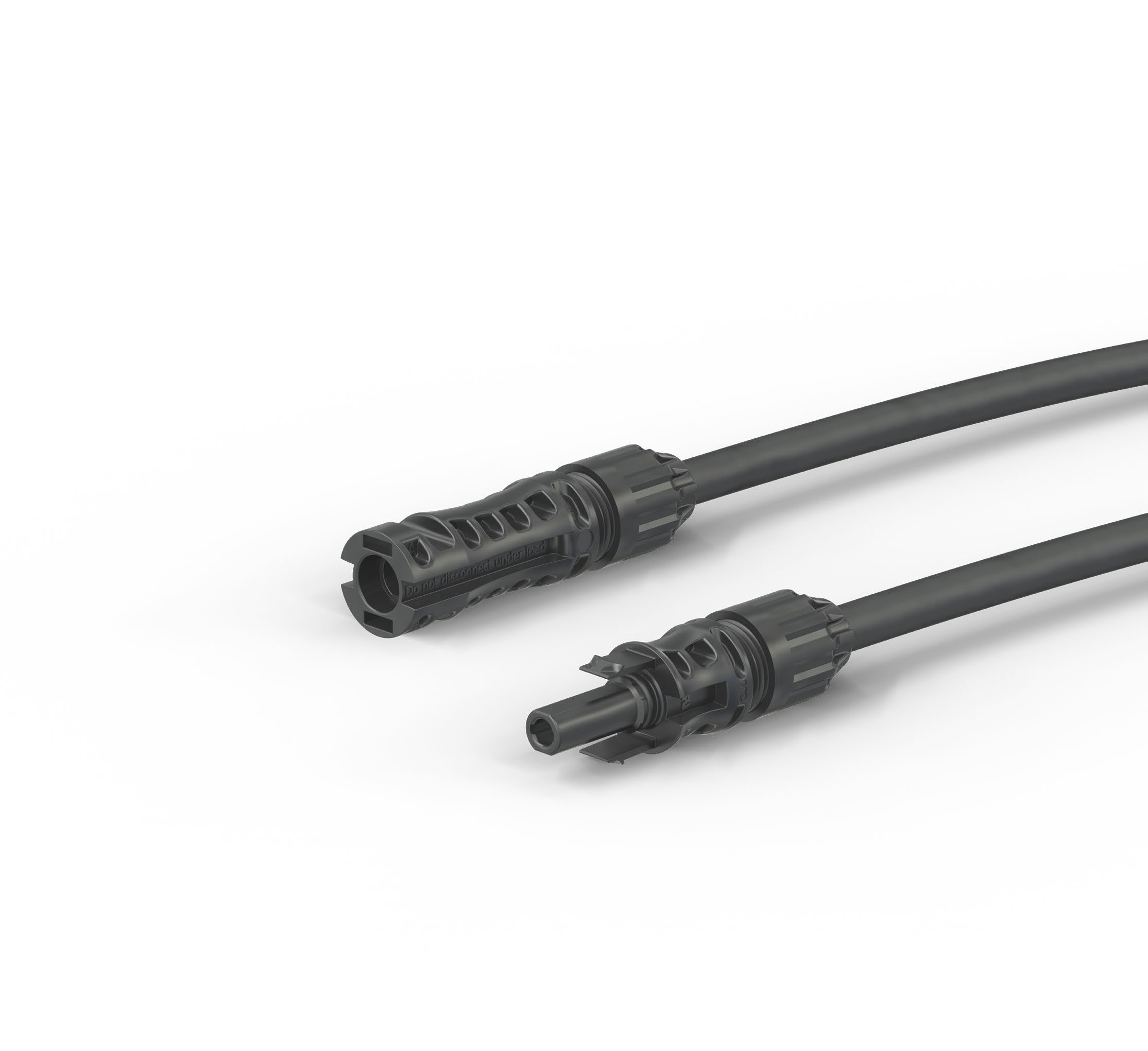

Złącza Stäubli MC4-Evo 2 PV-KST4-EVO 2A/6I (wtyk) i PV-KBT4-EVO 2A/6I (gniazdo) to oryginalny komplet złączy MC4 na przewód solarny 4–6 mm². Para składa się z wtyku i gniazda, każde z obudową i stykiem do zaciśnięcia na przewodzie. Wersja /6I jest przeznaczona do przewodów o średnicy zewnętrznej 4,7–6,4 mm.

Złącza są certyfikowane na DC 1500 V według IEC 62852 (TÜV Rheinland) i UL 6703. Styk MULTILAM utrzymuje rezystancję połączenia poniżej 0,2 mΩ, a odporność na UV i amoniak potwierdza TÜV Rheinland, co ma znaczenie m.in. na budynkach inwentarskich.

MC4-Evo 2 – najważniejsze cechy

• Prąd znamionowy 45 A (4 mm²) i 53 A (6 mm²)
• IP65/IP68 po połączeniu, IP2X rozłączone
• Blokada otwierana tylko narzędziem
• Obudowa PA, klasa palności UL94-V0
• Łączenie z rodziną złączy Stäubli MC4

MC4-Evo 2 – dane techniczne

• Nr art.: wtyk 32.0317P0001, gniazdo 32.0316P0001
• Przekrój przewodu: 4–6 mm² (AWG 12/10)
• Napięcie znamionowe: DC 1500 V
• Temperatura otoczenia: -40 do +85°C
• Kategoria przepięciowa III, klasa ochronności II
• Napięcie udarowe: 16 kV
• Górna temperatura graniczna: 115°C
• Rezystancja styku: poniżej 0,2 mΩ
• Maks. liczba cykli łączenia: 100
• Maks. wysokość pracy: 5000 m n.p.m.
• Certyfikaty: TÜV Rheinland (IEC 62852), cULus (UL 6703), JET

Montaż

Przewód odizoluj na długości 6,0–7,5 mm. Stäubli przewiduje praskę PV-CZM-61100 z lokatorem PV-LOC-MC4-EVO 2 oraz klucze PV-MS-PLS. Złącza pasują np. do przewodu HELUKABEL SOLARFLEX-X 1x4 mm².

MC4-Evo 2 – najczęstsze pytania

Czy MC4-Evo 2 można łączyć ze złączami innych marek?

Nie. Stäubli zabrania łączenia swoich wtyków i gniazd ze złączami innych producentów.

Do jakich przewodów pasuje wersja /6I?

Do przewodów PV 4–6 mm² o średnicy 4,7–6,4 mm, zgodnych z IEC 62930 lub EN 50618.

Czy złącza można rozłączać pod obciążeniem?

Nie. Przed rozłączeniem trzeba odłączyć napięcie instalacji PV.

Cenę netto i brutto złączy MC4-Evo 2 widzisz na karcie produktu. Złącza i narzędzia do instalacji PV pomoże Ci dobrać dział hurtowy Undersun: +48 791 234 660.
