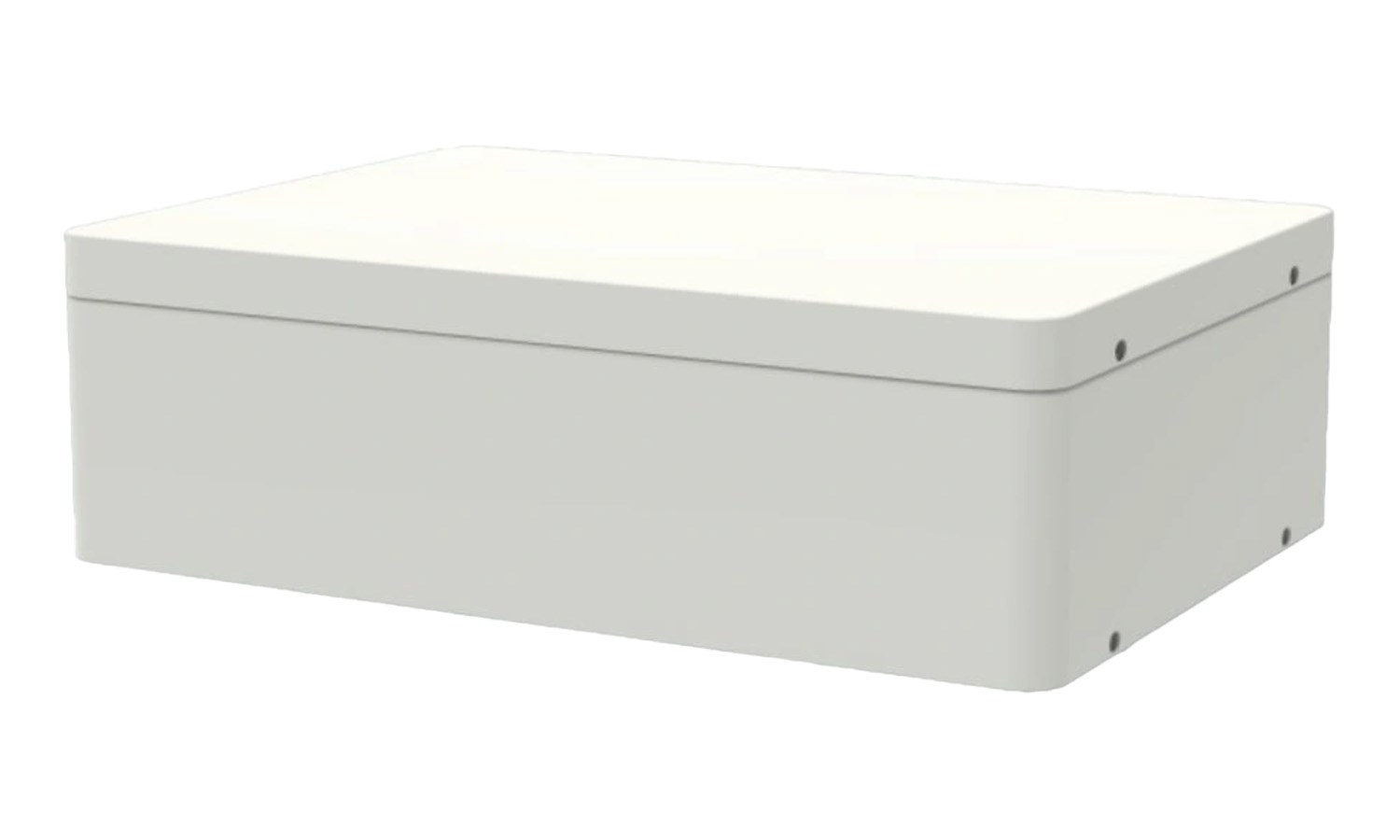

SolaX Series Box to skrzynka łącząca do wysokonapięciowego magazynu energii SolaX T-BAT-SYS-HV-S2.5 i T-BAT-SYS-HV-S3.6. Łączy szeregowo dwie wieże modułów bateryjnych TP-HS25 lub TP-HS36 z jednym BMS TBMS-MCS0800. Series Box kupuje się osobno, nie ma go w zestawie z BMS.

W jednej wieży można ustawić do 10 modułów. Gdy magazyn ma 11 modułów lub więcej, SolaX wymaga dwóch wież i Series Box. Przy mniejszej liczbie modułów rozstawionych w dwóch wieżach producent zaleca jego montaż.

SolaX Series Box – najważniejsze cechy

• Szeregowe połączenie dwóch wież baterii w jeden magazyn HV
• Porty B+ i B-, COM, HEAT oraz zacisk uziemienia
• Montaż na górze drugiej wieży, w tej samej obudowie 510 × 365 mm co moduły
• Obsługuje obwód grzania baterii (port HEAT)
• Współpracuje z BMS TBMS-MCS0800

SolaX Series Box – dane techniczne

• Wymiary (szer. × wys. × gł.): 510 × 157 × 365 mm
• Waga: 10 ±0,5 kg
• Porty: HEAT, GND, B-, B+, COM (każdy łączony z odpowiednim portem BMS)
• Przewody do BMS według instrukcji: zasilający pomarańczowy 2300 mm, zasilający czarny 2250 mm, komunikacyjny COM 2200 mm, grzania HEAT 2200 mm, uziemiający 2200 mm
• Odstęp między wieżami: 400–800 mm
• System T-BAT-SYS-HV-S3.6: od 7,37 do 47,92 kWh; system S2.5: od 5,12 do 33,28 kWh

Z czym połączyć SolaX Series Box

• BMS TBMS-MCS0800 w pierwszej wieży
• Moduły bateryjne TP-HS25 (system S2.5) lub TP-HS36 (system S3.6)
• Podstawa pod drugą wieżę
• Rura osłonowa o średnicy wewnętrznej powyżej 45 mm na przewody między wieżami (zalecenie SolaX)

SolaX Series Box – najczęstsze pytania

Kiedy potrzebny jest SolaX Series Box?

Gdy magazyn T-BAT-SYS-HV-S2.5 lub S3.6 ma 11 modułów lub więcej i musi stać w dwóch wieżach. Przy 10 modułach lub mniej w dwóch wieżach SolaX zaleca jego montaż.

Czy Series Box jest w zestawie z BMS SolaX?

Nie. Według instrukcji SolaX Series Box kupuje się osobno.

Ile waży SolaX Series Box?

Series Box waży 10 ±0,5 kg i ma wymiary 510 × 157 × 365 mm.

Cenę netto i brutto SolaX Series Box widzisz na karcie produktu. Konfigurację magazynu SolaX T-BAT pomoże Ci dobrać dział hurtowy Undersun: +48 791 234 660.
