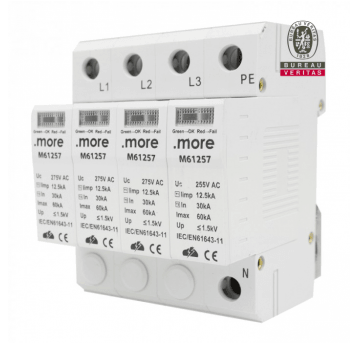

Ogranicznik przepięć 3P+N 30kA B+C marki MORE (symbol M61369) to modułowy ogranicznik przepięć typu 1+2 (B+C, T1+T2) do trójfazowej sieci 400 V. Chroni instalację elektryczną i podłączone urządzenia przed przepięciami, np. od wyładowań atmosferycznych lub zakłóceń w sieci. Jest przeznaczony do instalacji domowych i przemysłowych.

Aparat zajmuje 4 moduły na szynie DIN w standardowej rozdzielnicy i przyjmuje przewody od 1 do 25 mm². Typ T1+T2 oznacza, że jeden aparat łączy funkcje ogranicznika typu 1 i typu 2. W serii MORE są też wersje 2P i 4P oraz wersje T2 o Imax 40 kA.

Ogranicznik przepięć 3P+N 30kA B+C – najważniejsze cechy

• Ochrona typu 1+2 (B+C, T1+T2)
• Imax 60 kA, Up ≤ 1,5 kV
• Wykonanie 3P+N do sieci trójfazowej 400/415 V~
• 4 moduły (71,6 mm), zaciski na przewody 1–25 mm²
• Zgodność z normą IEC/EN 61643-11
• Gwarancja producenta 5 lat

Ogranicznik przepięć 3P+N 30kA B+C – dane techniczne

• Oznaczenie producenta: 3P+N 275V~ 30(60)kA B+C
• Typ ochrony: T1+T2
• Największe napięcie trwałej pracy Uc: 275 V~
• Największy prąd wyładowczy Imax: 60 kA
• Napięciowy poziom ochrony Up: ≤ 1,5 kV
• Sieć: 400/415 V~, 50/60 Hz
• Szerokość: 4 moduły; wymiary (szer. × gł. × wys.): 71,6 × 72 × 90 mm
• Waga netto: 614 g
• Przekrój przewodu: 1–25 mm²
• Stopień ochrony: IP20; temperatura pracy: od -5 do +40 °C
• Zgodność: IEC/EN 61643-11, dyrektywy RoHS i LVD
• Kod EAN: 5906555613694
• Gwarancja: 5 lat

Ogranicznik przepięć 3P+N 30kA B+C – najczęstsze pytania

Do jakiej sieci jest ogranicznik przepięć 3P+N 30kA B+C?

Do trójfazowej sieci 400/415 V~, 50/60 Hz. Największe napięcie trwałej pracy Uc wynosi 275 V~.

Jaki prąd wyładowczy ma ogranicznik 3P+N 30kA B+C?

Producent oznacza go jako 30(60) kA, a największy prąd wyładowczy Imax wynosi 60 kA. Napięciowy poziom ochrony Up nie przekracza 1,5 kV.

Czy ogranicznik 3P+N 30kA B+C nadaje się do strony DC fotowoltaiki?

Nie jest do tego przeznaczony. Producent podaje parametry dla sieci prądu przemiennego (275 V~, 50/60 Hz), a po stronie DC stosuje się ogranicznik przepięć DC.
