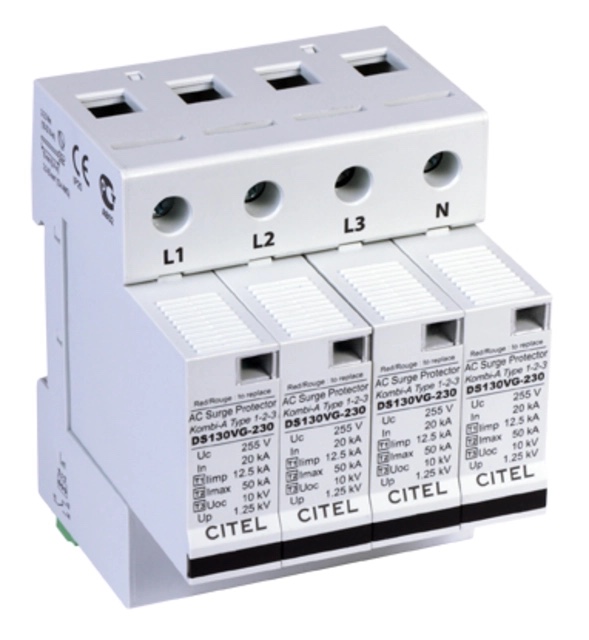

CITEL DS134RS-230 (nr kat. 571514) to ogranicznik przepięć T1+T2 do trójfazowej sieci TNS 230/400 V (3P+N). Łączy ochronę odgromową typu 1 i przepięciową typu 2, więc montuje się go w rozdzielnicy głównej budynku. To dobry wybór dla domu z instalacją fotowoltaiczną lub piorunochronem, gdy projekt wymaga ogranicznika typu 1.

Ogranicznik ma 4 bieguny (L1, L2, L3, N) z wtykowymi modułami warystorowymi. Każdy moduł ma termiczne urządzenie odłączające i wskaźnik mechaniczny. Zestyk przełączny przekazuje informację o zadziałaniu do systemu nadzoru.

CITEL DS134RS-230 – najważniejsze cechy

• Ogranicznik typu 1 + 2 wg IEC 61643-11 / EN 61643-11, zgodny z UL1449 ed. 5
• In 20 kA, Imax 50 kA na biegun, Iimp 12,5 kA na biegun, Itotal 50 kA
• Poziom ochrony Up: 1,3 kV (L/PE i N/PE)
• Wtykowy moduł dla każdego bieguna, wkładka DSM130R-230
• Wskaźnik mechaniczny na każdym biegunie
• Zdalna sygnalizacja: zestyk przełączny

CITEL DS134RS-230 – dane techniczne

• Nr kat.: 571514; sieć 230/400 V, układ TNS, konfiguracja 3-fazowa + N
• Un: 230 V AC; Uc: 255 V AC
• TOV 5 s: 335 V AC bez odłączenia; TOV 120 min: 440 V AC z bezpiecznym odłączeniem
• In (15 × 8/20 µs): 20 kA; Imax: 50 kA na biegun; Iimp (10/350 µs): 12,5 kA na biegun; Itotal: 50 kA
• Energia właściwa W/R: 40 kJ/ohm na biegun; wytrzymałość wg IEEE C62.41.1: 20 kV
• Up przy In: 1,3 kV (L/PE i N/PE); Isccr: 25 000 A
• Dobezpieczenie: bezpieczniki gG 125 A; wyłącznik różnicowoprądowy instalacji typu S lub zwłoczny
• Przyłącze: zaciski śrubowe 2,5–25 mm² lub szyna; IP20; -40...+85 °C
• Obudowa: termoplast UL94 V-0; waga 0,558 kg
• Zestyk sygnalizacji: maks. 250 V AC / 0,5 A, 30 V DC / 3 A; przewód do 1,5 mm²

CITEL DS134RS-230 – najczęstsze pytania

Jakiego typu jest ogranicznik CITEL DS134RS-230?

To ogranicznik przepięć typu 1 + 2 wg IEC 61643-11 i EN 61643-11, do trójfazowej sieci TNS 230/400 V (3P+N).

Czy DS134RS-230 pasuje do sieci TN-C?

Karta CITEL podaje układ sieci TNS (3 fazy + N). Do innych układów sieci producent ma osobne wersje, np. z dopiskiem /G.

Czy moduły CITEL DS134RS-230 są wymienne?

Tak. Każdy biegun ma wtykowy moduł, a wkładka zamienna ma oznaczenie DSM130R-230.
