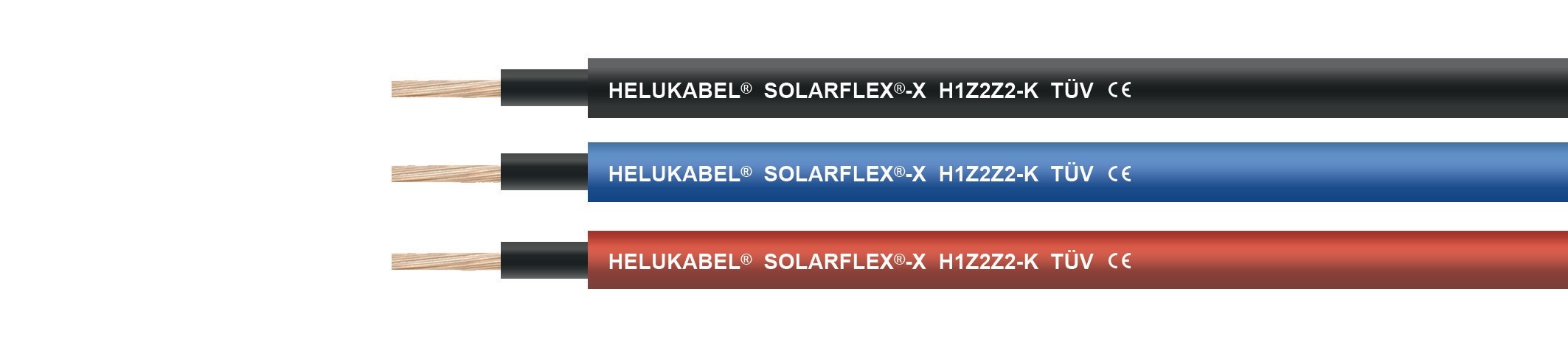

Przewód solarny Helukabel SOLARFLEX-X H1Z2Z2-K 1×6 mm² w kolorze czerwonym, nawinięty na bęben 500 m, to jednożyłowy przewód do okablowania modułów fotowoltaicznych wykonany według DIN EN 50618 / DIN VDE 0283-618. Ten przewód solarny 6 mm ma żyłę z cynowanej, drobnodrutowej miedzi klasy 5 oraz izolację i powłokę z usieciowanego tworzywa. Bęben 500 m to opakowanie dla firm z wieloma montażami.

Producent przeznacza go do łączenia modułów PV, także przy ułożeniu bezpośrednio w ziemi. Przewód jest odporny na promieniowanie UV, ozon, warunki atmosferyczne i wodę, jest bezhalogenowy i nie rozprzestrzenia płomienia. Ten sam przewód w kolorze czarnym kupisz osobno, co ułatwia rozróżnienie biegunów w stringach.

SOLARFLEX-X H1Z2Z2-K 1×6 mm² – najważniejsze cechy

• Napięcie znamionowe DC 1500/1500 V, AC 1000/1000 V
• Maksymalne napięcie DC instalacji, w której ułożono przewód: 1,8 kV
• Żyła z cynowanej miedzi, drobnodrutowa, klasa 5 (DIN VDE 0295 / IEC 60228)
• Odporność na UV, ozon, warunki atmosferyczne i wodę (DIN EN 50618)
• Bezhalogenowy i nierozprzestrzeniający płomienia (IEC 60754-1, IEC 60332-1-2)
• Do ułożenia bezpośrednio w ziemi, nie do stałej instalacji w wodzie
• Certyfikaty: TÜV Rheinland, EAC

SOLARFLEX-X H1Z2Z2-K 1×6 mm² – dane techniczne

• Typ: SOLARFLEX-X H1Z2Z2-K, 1 × 6 mm² (ok. AWG 10)
• Kolor powłoki: czerwony, nr katalogowy Helukabel: 713569
• Średnica zewnętrzna: 5,8–6,4 mm
• Masa przewodu: ok. 80 kg/km
• Temperatura pracy: ułożenie stałe od -40°C do +90°C, ułożenie ruchome od -25°C do +60°C
• Dopuszczalna temperatura żyły: +120°C, przy zwarciu +250°C (maks. 5 s)
• Minimalny promień gięcia: 4 × średnica (ułożenie stałe), 6 × średnica (ułożenie ruchome)
• Opakowanie: bęben 500 m

Zastosowanie

Okablowanie DC między modułami fotowoltaicznymi a falownikiem na dachach, gruncie i w farmach PV. Przewód nadaje się do instalacji z izolacją ochronną (klasa II), a średnica 5,8–6,4 mm decyduje o doborze złączy PV i dławnic.

SOLARFLEX-X H1Z2Z2-K 1×6 mm² – najczęstsze pytania

Czy przewód SOLARFLEX-X można ułożyć w ziemi?

Tak, Helukabel dopuszcza ułożenie bezpośrednio w ziemi. Przewód nie jest przeznaczony do stałej instalacji w wodzie.

Ile waży 500 m przewodu?

Przewód waży ok. 80 kg na kilometr, czyli ok. 40 kg na 500 m, bez masy bębna.

Cenę netto i brutto przewodu solarnego 6 mm na bębnie 500 m widzisz na karcie produktu. W doborze przekroju i ilości przewodu pomoże Ci dział hurtowy Undersun: +48 791 234 660.
