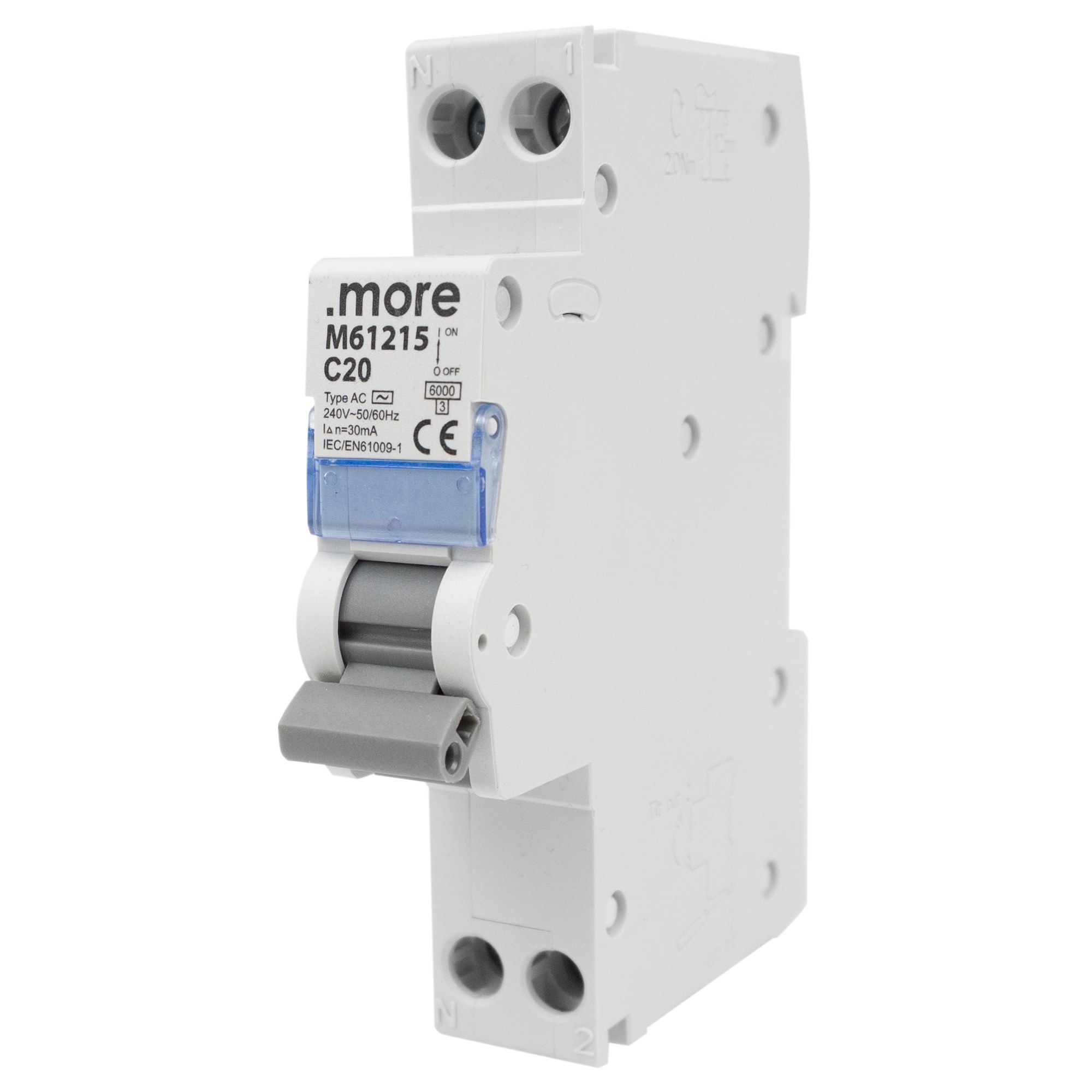

Wyłącznik różnicowo-prądowy z członem nadprądowym MORE M61215 (1P C20A 30mA typ AC) to jednomodułowy aparat RCBO na szynę DIN. Łączy ochronę przed porażeniem (30 mA) z zabezpieczeniem obwodu przed przeciążeniem i zwarciem. Do rozdzielnic w domach, biurach i lokalach usługowych.

Ma tylko 17,8 mm szerokości (1 moduł), tyle co zwykły wyłącznik nadprądowy. Upływ w jednym obwodzie wyłącza tylko ten obwód. Charakterystyka C lepiej znosi prądy załączania silników i zasilaczy. Typ AC reaguje na sinusoidalne prądy różnicowe i pasuje do obwodów z typowymi odbiornikami.

MORE M61215 – najważniejsze cechy

• Ochrona różnicowoprądowa 30 mA i nadprądowa C20 w jednym aparacie
• Typ AC: reaguje na sinusoidalne prądy różnicowe
• Prąd znamionowy zwarciowy 6000 A, klasa ograniczenia energii 3
• 1 moduł (17,8 mm) na szynę DIN, przewody 1–16 mm²

MORE M61215 – dane techniczne

• Symbol / EAN: M61215 / 5906555612154
• Liczba biegunów: 1P (w specyfikacji producenta opisany jako 1P+N)
• Prąd znamionowy / charakterystyka: 20 A / C
• Prąd różnicowy / typ: 30 mA / AC
• Prąd znamionowy zwarciowy: 6000 A; klasa ograniczenia energii 3
• Napięcie: 230/240 V~, 50/60 Hz
• Szerokość: 17,8 mm (1 moduł)
• Wysokość × głębokość: 93 × 73 mm
• Przekrój przewodu: 1–16 mm²
• IP20, praca od -5 do +40 °C
• Waga netto: 122 g
• Norma: IEC/EN 61009-1; certyfikacja Bureau Veritas (wg producenta)

Zastosowanie

• 20 A: obwody o większym obciążeniu, przy odpowiednim przekroju przewodu
• Falownik PV, ładowarka EV, pompa ciepła: wymagany typ zabezpieczenia sprawdź w instrukcji urządzenia

MORE M61215 – najczęstsze pytania

Czym różni się MORE M61215 od zwykłego wyłącznika różnicowoprądowego?

Ma wbudowany człon nadprądowy C20, więc wyłącza przy upływie 30 mA, przeciążeniu i zwarciu. Zwykły wyłącznik różnicowoprądowy wymaga osobnego zabezpieczenia nadprądowego.

Czy MORE M61215 to wyłącznik typu A?

Nie. MORE M61215 to typ AC, reagujący na sinusoidalne prądy różnicowe. Do obwodów z elektroniką rozważ aparat typu A.

Jaką zdolność zwarciową ma MORE M61215?

Producent podaje prąd znamionowy zwarciowy 6000 A (6 kA). Musi on pokrywać spodziewany prąd zwarcia w miejscu montażu.

Cenę netto i brutto wyłącznika MORE M61215 widzisz na karcie produktu. Zabezpieczenia do rozdzielnicy pomoże Ci dobrać dział hurtowy Undersun: +48 791 234 660.
