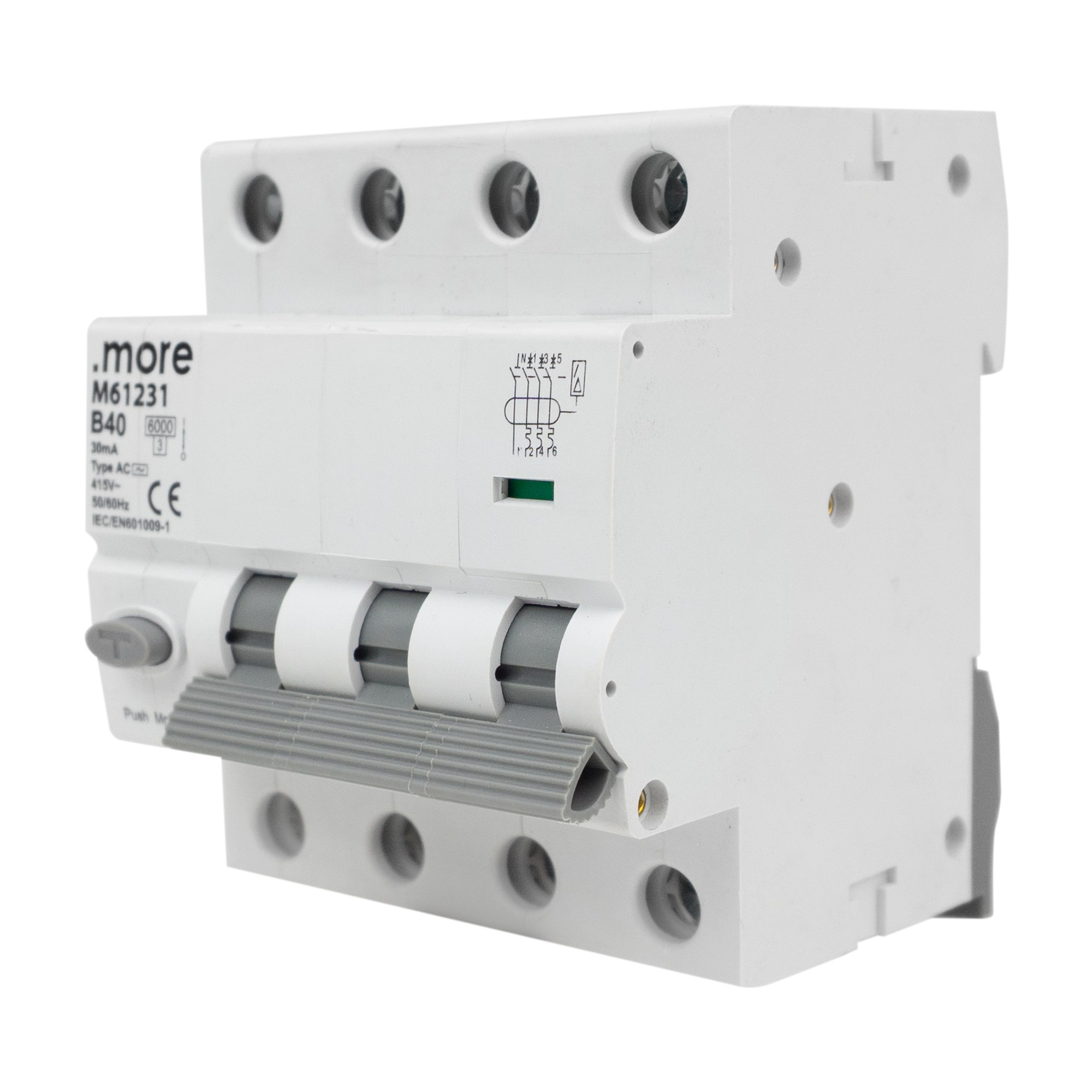

Wyłącznik różnicowo-prądowy z członem nadprądowym MORE M61231 (4P B40A 30mA typ AC) to czterobiegunowy aparat RCBO na szynę DIN. Łączy ochronę przed porażeniem (30 mA) z zabezpieczeniem obwodu przed przeciążeniem i zwarciem. Do rozdzielnic w domach, biurach i lokalach usługowych.

Aparat 3P+N zajmuje 4 moduły (71,2 mm) i zastępuje osobny wyłącznik różnicowoprądowy 4P oraz nadprądowy 3P. Charakterystyka B pasuje do obwodów bez dużych prądów rozruchowych. Typ AC reaguje na sinusoidalne prądy różnicowe i pasuje do obwodów z typowymi odbiornikami.

MORE M61231 – najważniejsze cechy

• Ochrona różnicowoprądowa 30 mA i nadprądowa B40 w jednym aparacie
• Typ AC: reaguje na sinusoidalne prądy różnicowe
• Prąd znamionowy zwarciowy 6000 A, klasa ograniczenia energii 3
• 4 moduły (71,2 mm) na szynę DIN, przewody 1–25 mm²

MORE M61231 – dane techniczne

• Symbol / EAN: M61231 / 5906555612314
• Liczba biegunów: 4P (3P+N)
• Prąd znamionowy / charakterystyka: 40 A / B
• Prąd różnicowy / typ: 30 mA / AC
• Prąd znamionowy zwarciowy: 6000 A; klasa ograniczenia energii 3
• Napięcie: 400/415 V~, 50/60 Hz
• Szerokość: 71,2 mm (4 moduły)
• Wysokość × głębokość: 83 × 75 mm
• Przekrój przewodu: 1–25 mm²
• IP20, praca od -5 do +40 °C
• Waga netto: 416 g
• Norma: IEC/EN 61009-1; certyfikacja Bureau Veritas (wg producenta)

Zastosowanie

• Trójfazowe obwody odbiorcze do 40 A, przy przewodach dobranych do tego prądu
• Falownik PV, ładowarka EV, pompa ciepła: wymagany typ zabezpieczenia sprawdź w instrukcji urządzenia
• Ten sam aparat w wersji typu A: MORE M61232

MORE M61231 – najczęstsze pytania

Czym różni się MORE M61231 od zwykłego wyłącznika różnicowoprądowego?

Ma wbudowany człon nadprądowy B40, więc wyłącza przy upływie 30 mA, przeciążeniu i zwarciu. Zwykły wyłącznik różnicowoprądowy wymaga osobnego zabezpieczenia nadprądowego.

Czy MORE M61231 to wyłącznik typu A?

Nie. MORE M61231 to typ AC, reagujący na sinusoidalne prądy różnicowe. Wersję typu A oferuje symbol MORE M61232.

Jaką zdolność zwarciową ma MORE M61231?

Producent podaje prąd znamionowy zwarciowy 6000 A (6 kA). Musi on pokrywać spodziewany prąd zwarcia w miejscu montażu.

Cenę netto i brutto wyłącznika MORE M61231 widzisz na karcie produktu. Zabezpieczenia do rozdzielnicy pomoże Ci dobrać dział hurtowy Undersun: +48 791 234 660.
