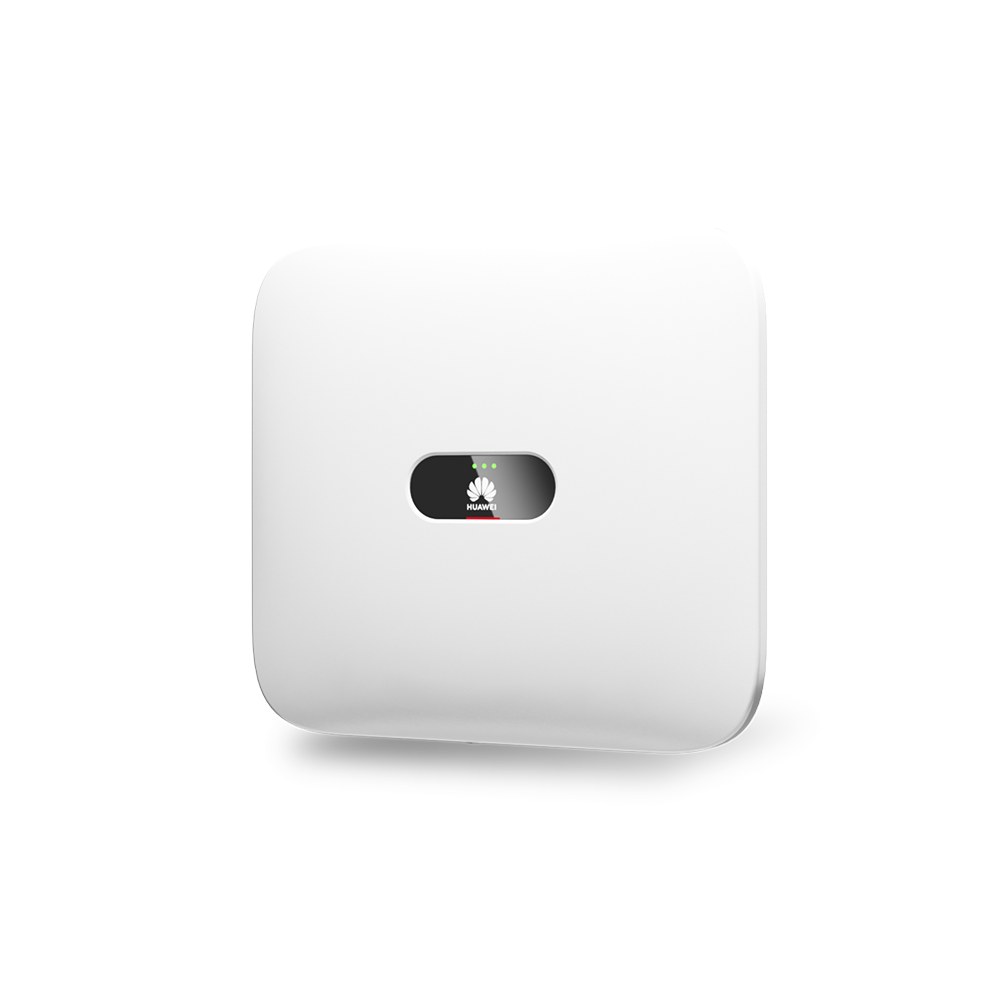

Falownik Huawei SUN2000-4KTL-M1 to trójfazowy falownik o znamionowej mocy wyjściowej 4 kW w wersji wysokoprądowej, z maksymalnym prądem roboczym MPPT na poziomie 13,5 A. Dwa niezależne układy MPPT oraz szeroki zakres napięcia roboczego od 140 do 980 V pozwalają elastycznie projektować rozkład modułów, także na dachach o różnej ekspozycji.
Urządzenie jest przygotowane do rozbudowy o magazyn energii — obsługuje bezpośrednie podłączenie akumulatorów HUAWEI LUNA2000 o pojemności od 5 do 30 kWh po stronie DC, z maksymalną mocą ładowania 10 kW i mocą rozładowania 4400 W. Po uzupełnieniu instalacji o Backup Box-B1 falownik zapewnia zasilanie rezerwowe o mocy pozornej 3300 VA. Sprawność maksymalna wynosi 98,3%, a europejska 97,1%.
Najważniejsze cechy
- Znamionowa moc wyjściowa 4 kW, praca trójfazowa
- Sprawność maksymalna 98,3%, sprawność europejska 97,1%
- Dwa niezależne układy MPPT, maksymalny prąd roboczy 13,5 A
- Zalecana maksymalna moc PV 6000 Wp
- Gotowość na magazyn energii HUAWEI LUNA2000 od 5 do 30 kWh
- Zasilanie rezerwowe po rozbudowie o Backup Box-B1
- Zabezpieczenie przed łukiem elektrycznym (AFCI)
- Zintegrowana funkcja PID recovery
- Zgodność z optymalizatorem mocy SUN2000-450W-P
- Monitoring przez WLAN i aplikację FusionSolar
- Stopień ochrony IP65, chłodzenie konwekcją naturalną
- Waga 17 kg z uchwytem montażowym
Dane techniczne
Sprawność
| Sprawność maksymalna |
98,3% |
| Sprawność europejska |
97,1% |
Wejście (PV)
| Zalecana maksymalna moc PV |
6000 Wp |
| Maksymalne napięcie wejściowe |
1100 V |
| Zakres napięcia roboczego |
140–980 V |
| Napięcie startowe |
200 V |
| Znamionowe napięcie wejściowe |
600 V |
| Maksymalny prąd roboczy MPPT |
13,5 A |
| Maksymalny prąd zwarciowy MPPT |
19,5 A |
| Liczba układów MPPT |
2 |
| Maksymalna liczba wejść na MPPT |
1 |
Wejście (akumulator DC)
| Kompatybilny akumulator |
HUAWEI LUNA2000, 5–30 kWh |
| Zakres napięcia roboczego |
600–980 V |
| Maksymalny prąd roboczy |
16,7 A |
| Maksymalna moc ładowania |
10 000 W |
| Maksymalna moc rozładowania |
4400 W |
Wyjście (praca sieciowa)
| Połączenie sieciowe |
trójfazowe |
| Znamionowa moc wyjściowa |
4000 W |
| Maksymalna moc pozorna |
4400 VA |
| Znamionowe napięcie wyjściowe |
220 V AC / 380 V AC, 230 V AC / 400 V AC, 3W + N + PE |
| Znamionowa częstotliwość sieci |
50 / 60 Hz |
| Maksymalny prąd wyjściowy |
6,8 A |
| Zakres regulacji współczynnika mocy |
0,8 wyprzedzający – 0,8 opóźniony |
| Współczynnik zawartości harmonicznych THD |
do 3% |
Wyjście (zasilanie rezerwowe przez Backup Box-B1)
| Maksymalna moc pozorna |
3300 VA |
| Znamionowe napięcie wyjściowe |
220 V / 230 V |
| Maksymalny prąd wyjściowy |
15 A |
| Zakres regulacji współczynnika mocy |
0,8 wyprzedzający – 0,8 opóźniony |
Dane ogólne
| Zakres temperatury pracy |
-25 do +60°C |
| Wilgotność względna |
0–100% RH |
| Maksymalna wysokość pracy |
0–4000 m (obniżenie parametrów powyżej 2000 m) |
| Chłodzenie |
konwekcja naturalna |
| Wyświetlacz |
wskaźniki LED, WLAN, aplikacja FusionSolar |
| Komunikacja |
RS485; ModbusRTU (SunSpec Modbus); WLAN / Ethernet przez Smart Dongle-WLAN-FE; 4G / 3G / 2G przez Smart Dongle-4G (opcjonalnie) |
| Waga (z uchwytem montażowym) |
17 kg |
| Wymiary (z uchwytem montażowym) |
525 × 470 × 146,5 mm |
| Stopień ochrony |
IP65 |
Zgodność z normami
| Certyfikaty |
EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116 |
| Normy przyłączeniowe |
G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, NRS 097-2-1, IEC 61727, IEC 62116, DEWA 2.0 |
| Kompatybilny optymalizator |
SUN2000-450W-P |
Cechy i zabezpieczenia
- Urządzenie odłączające po stronie wejścia
- Zabezpieczenie przed pracą wyspową
- Zabezpieczenie przed odwrotną polaryzacją DC
- Monitorowanie stanu izolacji
- Ochronnik przeciwprzepięciowy DC — typ II zgodnie z EN / IEC 61643-11
- Ochronnik przeciwprzepięciowy AC — typ II zgodnie z EN / IEC 61643-11
- Monitoring prądów różnicowych (RCMU)
- Zabezpieczenie nadprądowe AC
- Zabezpieczenie przeciwzwarciowe AC
- Ochrona przeciwprzepięciowa AC
- Zabezpieczenie przed łukiem elektrycznym (AFCI)
- Odbiornik do zdalnego sterowania
- Zintegrowana funkcja PID recovery
- Zabezpieczenie przed ładowaniem akumulatora z sieci
Dane techniczne pochodzą z karty katalogowej producenta: HUAWEI SUN2000-3/4/5/6/8/10KTL-M1 (wersja wysokoprądowa). Maksymalna moc wejściowa falownika wynosi 20 000 Wp przy zastosowaniu optymalizatorów mocy SUN2000-450W-P. Funkcja PID recovery obsługuje moduły typu P (mono, poli).
FALOWNIK HUAWEI SUN2000 to falownik marki HUAWEI dostępny w ofercie hurtowni Undersun. Ponadto produkt objęty jest standardową gwarancją producenta oraz wsparciem technicznym. Dodatkowo pełną dokumentację techniczną znajdziesz na stronie producenta HUAWEI. Warto również sprawdzić pozostałe modele w kategorii falowników HUAWEI.
