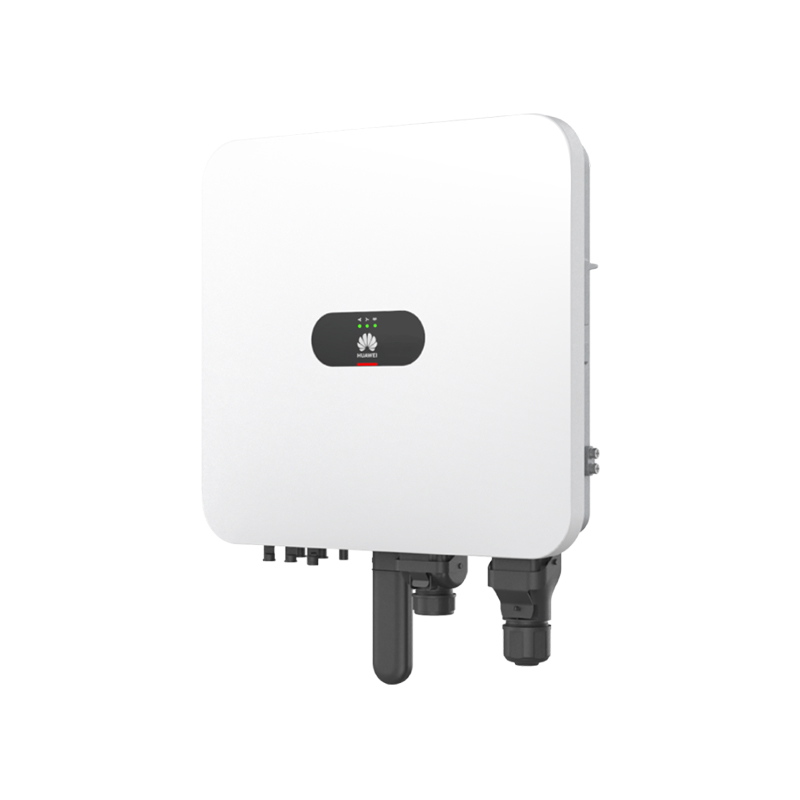

Falownik hybrydowy Huawei SUN2000-3.68K-LB0 to jednofazowy falownik sieciowy o znamionowej mocy wyjściowej 3680 W, przystosowany do bezpośredniej współpracy z magazynami energii HUAWEI LUNA2000. Falownik posiada wbudowane złącze DC do podłączenia baterii typu plug & play, bez potrzeby stosowania dodatkowego modułu sterującego.
Urządzenie obsługuje ładowanie akumulatora mocą do 6000 W oraz rozładowanie mocą 3680 W, a po podłączeniu modułu SmartGuard 63A S0 zapewnia zasilanie rezerwowe. Maksymalna sprawność wynosi 97,8%, sprawność europejska 96,8%. Stopień ochrony IP66 pozwala na montaż zarówno wewnątrz, jak i na zewnątrz budynku.
Najważniejsze cechy
- Znamionowa moc wyjściowa 3680 W, praca jednofazowa
- Gotowe złącze DC do baterii HUAWEI LUNA2000-5/10/15-S0 oraz LUNA2000-7/14/21-S1
- Dwa niezależne układy MPPT
- Zalecana maksymalna moc PV 5520 Wp
- Zasilanie rezerwowe po podłączeniu SmartGuard 63A S0
- Zabezpieczenie przed łukiem elektrycznym (Active Arc Fault Protection)
- Zgodność z optymalizatorami SUN2000-450W-P2 i SUN2000-600W-P
- Monitoring przez WLAN i aplikację FusionSolar
- Stopień ochrony IP66, waga poniżej 15 kg
Dane techniczne
Sprawność
| Sprawność maksymalna | 97,8% |
|---|
| Sprawność europejska | 96,8% |
|---|
Wejście (PV)
| Zalecana maksymalna moc PV | 5520 Wp |
|---|
| Maksymalne napięcie wejściowe | 600 V |
|---|
| Napięcie startowe | 50 V |
|---|
| Zakres napięcia MPPT | 40–560 V |
|---|
| Znamionowe napięcie wejściowe | 360 V |
|---|
| Maksymalny prąd wejściowy na MPPT | 16 A |
|---|
| Maksymalny prąd zwarciowy | 20 A |
|---|
| Liczba układów MPPT | 2 |
|---|
Wejście (akumulator DC)
| Kompatybilny akumulator | LUNA2000-5/10/15-S0, LUNA2000-7/14/21-S1 |
|---|
| Zakres napięcia roboczego | 350–560 V |
|---|
| Maksymalny prąd roboczy | 16,5 A |
|---|
| Maksymalna moc ładowania | 6000 W |
|---|
| Maksymalna moc rozładowania | 3680 W |
|---|
Wyjście (praca sieciowa)
| Połączenie sieciowe | jednofazowe |
|---|
| Znamionowa moc wyjściowa | 3680 W |
|---|
| Maksymalna moc pozorna | 3680 VA |
|---|
| Znamionowe napięcie wyjściowe | 220/230/240 V AC |
|---|
| Znamionowa częstotliwość | 50/60 Hz |
|---|
| Maksymalny prąd wyjściowy | 16 A |
|---|
| Współczynnik mocy | 0,8 wyprzedzający – 0,8 opóźniony |
|---|
| THD | do 3% |
|---|
| Zasilanie rezerwowe | tak, przez SmartGuard 63A S0 |
|---|
Dane ogólne
| Zakres temperatury pracy | -25 do +60°C |
|---|
| Wilgotność względna | 0–100% RH |
|---|
| Maksymalna wysokość pracy | 0–4000 m (obniżenie parametrów powyżej 2000 m) |
|---|
| Chłodzenie | konwekcja naturalna |
|---|
| Wyświetlacz | wskaźniki LED, WLAN, aplikacja FusionSolar |
|---|
| Komunikacja | RS485, WLAN (wbudowany moduł); Ethernet przez Smart Dongle-WLAN FE (opcja); 4G/3G/2G przez Smart Dongle-4G (opcja); EMMA |
|---|
| Waga (z uchwytem montażowym) | < 15 kg |
|---|
| Wymiary (z uchwytem montażowym) | 425 × 376,5 × 150 mm |
|---|
| Stopień ochrony | IP66 |
|---|
| Pobór mocy w nocy | < 3 W |
|---|
Zgodność z normami
| Certyfikaty | EN/IEC 62109-1, EN/IEC 62109-2 |
|---|
| Normy przyłączeniowe | G98, G99, G100, EN 50549-1, CEI 0-21, VDE-AR-N-4105, C10/11, P140, UTE C15-712, TOR Erzeuger, IEC61727, IEC62116 |
|---|
| Kompatybilny optymalizator | SUN2000-450W-P2, SUN2000-600W-P |
|---|
Cechy i zabezpieczenia
- Zabezpieczenie przed pracą wyspową
- Zabezpieczenie przed odwrotną polaryzacją DC
- Monitorowanie stanu izolacji
- Ochronnik przeciwprzepięciowy DC — typ II wg EN/IEC 61643-11
- Ochronnik przeciwprzepięciowy AC — typ II wg EN/IEC 61643-11
- Monitoring prądów różnicowych
- Zabezpieczenie nadprądowe i przeciwzwarciowe AC
- Zabezpieczenie przed przeładowaniem AC
- Zabezpieczenie przed łukiem elektrycznym (AFCI)
- Zabezpieczenie przed ładowaniem akumulatora z sieci
Dane techniczne pochodzą z karty katalogowej producenta HUAWEI SUN2000-3/3.68/4/4.6/5/6K-LB0.
FALOWNIK HUAWEI SUN2000-3.68K-LB0 to falownik hybrydowy marki HUAWEI dostępny w ofercie hurtowni Undersun. Pełną dokumentację techniczną znajdziesz na stronie producenta HUAWEI. Warto również sprawdzić pozostałe modele w kategorii falowników HUAWEI.
