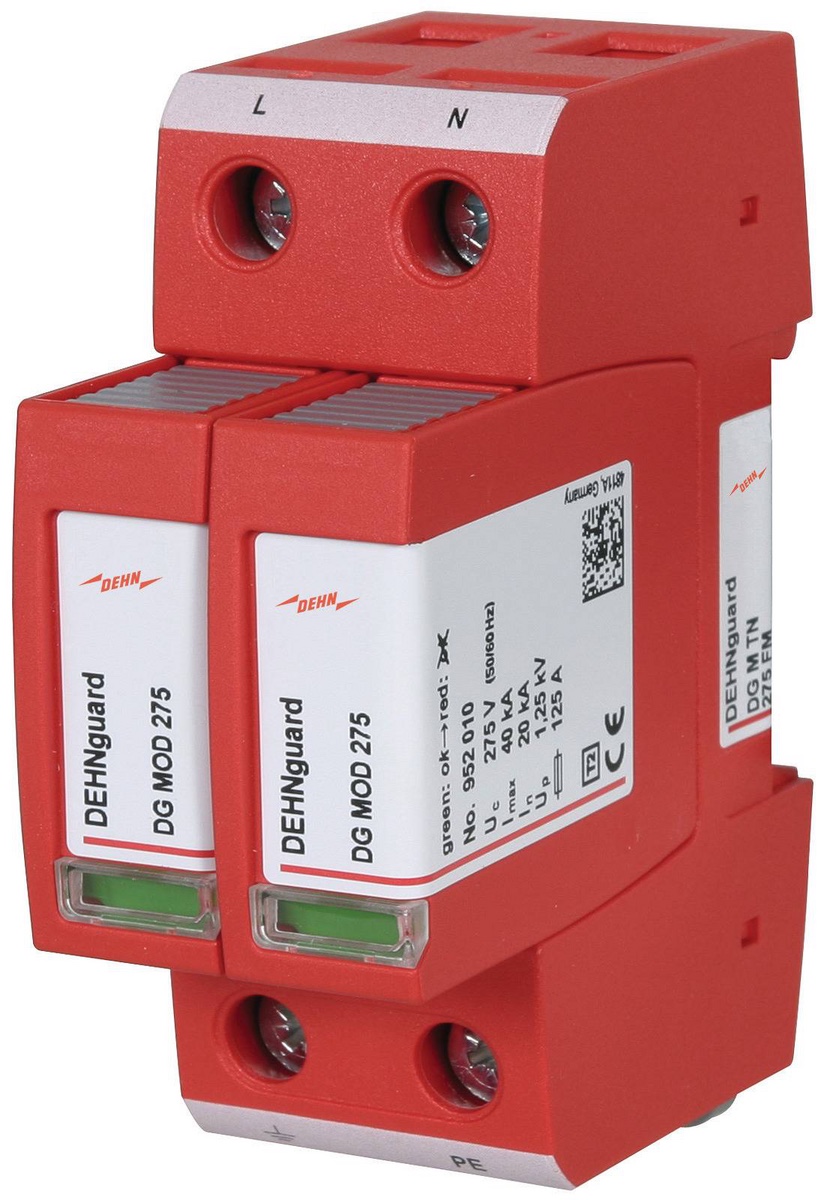

DEHNguard M TN 275 FM (nr kat. 952 205) to dwubiegunowy, modułowy ogranicznik przepięć typu 2 do jednofazowych sieci TN 230 V. Chroni obwody L-PE i N-PE instalacji domowej, w tym obwód falownika fotowoltaicznego po stronie AC. Szerokość to tylko 2 moduły.

Ogranicznik składa się z podstawy i wymiennych modułów ochronnych z warystorami z tlenku cynku. Urządzenie kontrolno-odłączające „Thermo Dynamic Control” odłącza uszkodzony moduł, a wskaźnik w okienku zmienia kolor na czerwony. Wersja FM ma bezpotencjałowy zestyk przełączny do zdalnej sygnalizacji stanu.

DEHNguard M TN 275 FM – najważniejsze cechy

• Ogranicznik przepięć typu 2 / klasy II wg PN-EN 61643-11
• Koordynacja z urządzeniem końcowym (≤ 10 m): typ 2 + typ 3
• Warystory z tlenku cynku, urządzenie kontrolno-odłączające „Thermo Dynamic Control”
• Wymienne moduły ochronne, wymiana bez narzędzi (rygiel z przyciskiem)
• Szerokość 2 moduły, montaż na szynie 35 mm

DEHNguard M TN 275 FM – dane techniczne

• Typ: DG M TN 275 FM, nr kat. 952 205
• Napięcie znamionowe UN: 230 V (50/60 Hz); największe napięcie trwałej pracy UC: 275 V
• Znamionowy prąd wyładowczy In (8/20 µs): 20 kA; maksymalny Imax: 40 kA
• Napięciowy poziom ochrony Up [L-PE]/[N-PE]: ≤ 1,5 / ≤ 1,5 kV (≤ 1 / ≤ 1 kV przy 5 kA)
• Czas zadziałania: ≤ 25 ns; TOV: 335 V / 5 s wytrzymały, 440 V / 120 min bezpieczne uszkodzenie
• Maksymalne dobezpieczenie: 125 A gG; wytrzymałość zwarciowa ISCCR: 50 kArms
• Temperatura pracy: -40...+80 °C; IP20; montaż wewnątrz pomieszczeń
• Wymiary (szer. × wys. × gł.): 36 × 90 × 66 mm; waga 232 g
• Certyfikaty: KEMA, VDE, UL, ATEX, IECEx; GTIN 4013364108400
• Zestyk FM: AC 250 V / 0,5 A; DC 250 V / 0,1 A, 125 V / 0,2 A, 75 V / 0,5 A

DEHNguard M TN 275 FM – najczęstsze pytania

Jakiego typu jest ogranicznik DEHN 952205?

To ogranicznik przepięć typu 2 (klasy II) wg PN-EN 61643-11, do jednofazowych sieci TN.

Czy DEHNguard M TN 275 pasuje do instalacji trójfazowej?

Nie. To ogranicznik do jednofazowych sieci TN. Do trójfazowej sieci TN-S DEHN przewiduje np. DEHNguard M TNS 275.

Czy w DEHNguard M TN 275 FM można wymienić moduł ochronny?

Tak. Moduły ochronne są wymienne, a rygiel z przyciskiem zwalniającym pozwala wymienić moduł bez narzędzi.

Cenę netto i brutto ogranicznika widzisz na karcie produktu. Dobór ochrony przepięciowej do układu sieci skonsultujesz z działem hurtowym Undersun: +48 791 234 660.
