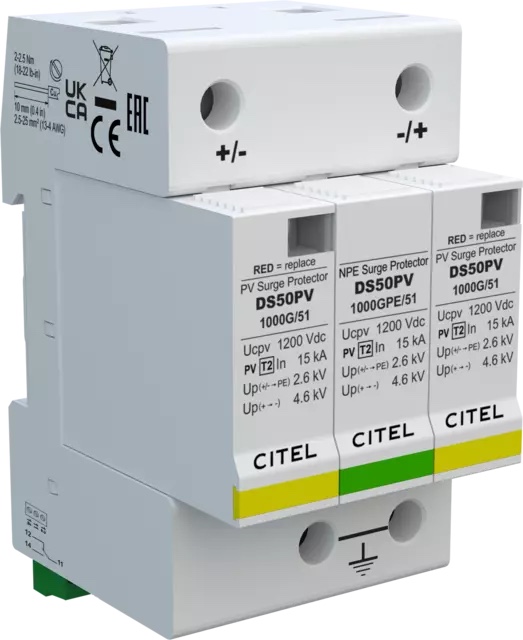

CITEL DS50PVS-1000G/51 to ogranicznik przepięć DC typu 2 do instalacji fotowoltaicznych 1000 V DC. Maksymalne napięcie pracy PV wynosi 1200 V DC. Wtykowe moduły z warystorem i odgromnikiem gazowym (MOV + GDT) nie dają prądu upływu do ziemi. To ogranicznik przepięć do fotowoltaiki ze zdalną sygnalizacją stanu.

Każdy biegun ma termiczne urządzenie odłączające, a stan pokazują dwa mechaniczne wskaźniki. Zestyk przełączny przekazuje informację o zadziałaniu do systemu nadzoru. Zużyty moduł wymienisz na wkładkę DSM50PV-1000G/51.

CITEL DS50PVS-1000G/51 – najważniejsze cechy

• Ogranicznik typu 2 wg IEC 61643-31 / EN 61643-31 / EN 50539-11, zgodny z UL1449 ed. 5
• Sieć PV 1000 V DC, Ucpv 1200 V DC
• In 15 kA, Imax 40 kA na biegun, Imax całkowity 60 kA
• Brak prądu upływu do ziemi (MOV + GDT)
• Zdalna sygnalizacja: zestyk przełączny
• Wtykowe moduły, montaż na szynie 35 mm

CITEL DS50PVS-1000G/51 – dane techniczne

• Nr kat.: 480391
• Napięcie znamionowe PV Uocstc: 1000 V DC; maks. napięcie pracy Ucpv: 1200 V DC
• Prąd pobierany przy Ucpv: < 0,1 mA; prąd następczy: brak
• In (15 × 8/20 µs): 15 kA; Imax: 40 kA na biegun; Imax total: 60 kA
• Wytrzymałość zwarciowa Iscpv: 15 000 A
• Poziom ochrony Up: 4,6 kV (+/-), 2,6 kV (+/PE, -/PE)
• Przyłącze: zaciski śrubowe 2,5–25 mm² lub szyna
• Temperatura pracy: -40...+85 °C; IP20; obudowa termoplast UL94 V-0; waga 0,278 kg

Zastosowanie

• Strona DC falownika fotowoltaicznego do 1000 V DC (Ucpv 1200 V)
• Skrzynki przyłączeniowe stringów i rozdzielnice DC
• Wkładka zamienna: DSM50PV-1000G/51

CITEL DS50PVS-1000G/51 – najczęstsze pytania

Jakiego typu jest ogranicznik CITEL DS50PVS-1000G/51?

To ogranicznik przepięć typu 2 do fotowoltaiki wg IEC 61643-31 i EN 61643-31, do sieci PV 1000 V DC.

Czy DS50PVS-1000G/51 ma prąd upływu?

Nie. Karta podaje brak prądu upływu do ziemi dzięki połączeniu warystora z odgromnikiem gazowym.

Jaki poziom ochrony zapewnia CITEL DS50PVS-1000G/51?

Up wynosi 4,6 kV między + i - oraz 2,6 kV między biegunem a PE, przy prądzie In.

Cenę netto i brutto ogranicznika widzisz na karcie produktu. Dobór ochrony przepięciowej po stronie DC skonsultujesz z działem hurtowym Undersun: +48 791 234 660.
