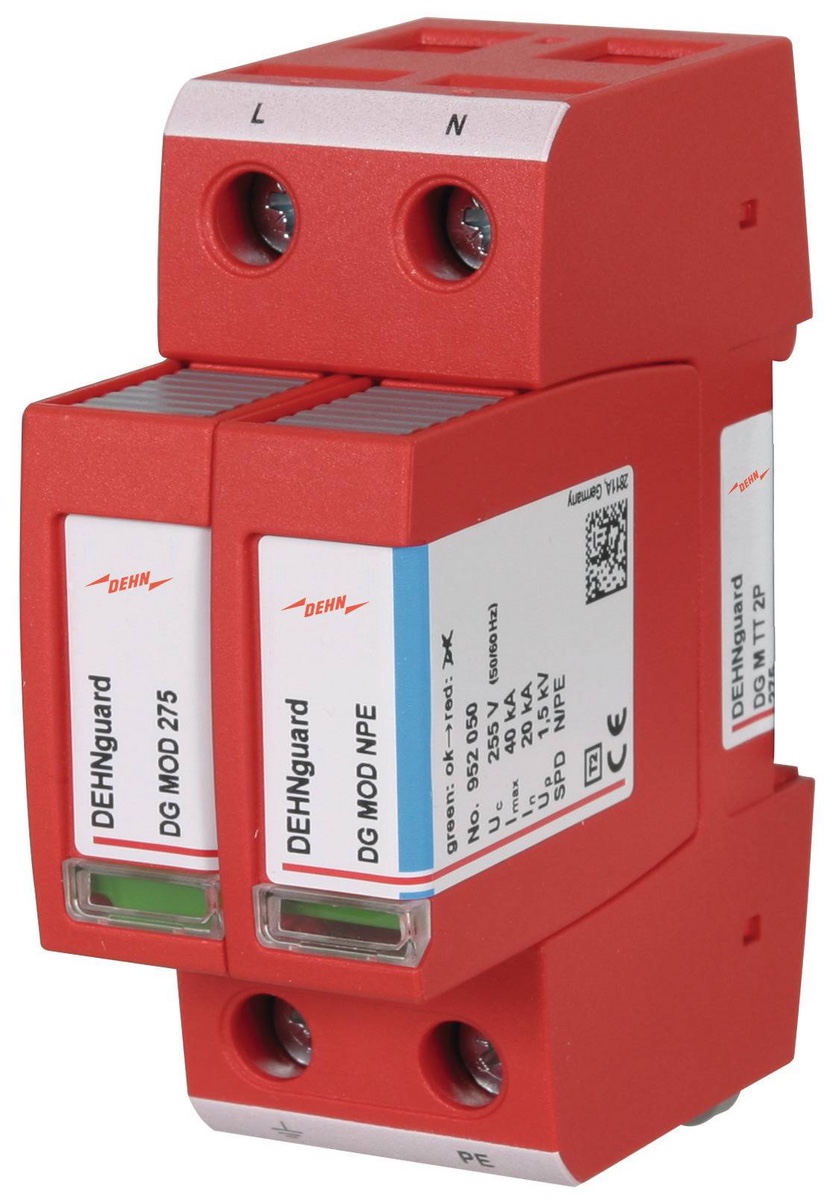

DEHNguard M TT 2P 275 (nr kat. 952 110) to dwubiegunowy, modułowy ogranicznik przepięć typu 2 do jednofazowych sieci TT i TN. Pracuje w układzie połączeń „1+1”, czyli osobny tor L-N i osobny tor N-PE. Tor N-PE wytrzymuje prąd udarowy 12 kA (10/350 µs) i gasi prąd następczy do 100 Arms.

Ogranicznik ma podstawę i wymienne moduły ochronne. Urządzenie „Thermo Dynamic Control” odłącza przeciążony warystor, a wskaźnik zielony / czerwony pokazuje stan. Zajmuje 2 moduły na szynie 35 mm.

DEHNguard M TT 2P 275 – najważniejsze cechy

• Ogranicznik przepięć typu 2 / klasy II wg PN-EN 61643-11
• Koordynacja z urządzeniem końcowym (≤ 10 m): typ 2 + typ 3
• Warystory z tlenku cynku / iskiernik, urządzenie kontrolno-odłączające „Thermo Dynamic Control”
• Wymienne moduły ochronne, wymiana bez narzędzi (rygiel z przyciskiem)
• Szerokość 2 moduły, montaż na szynie 35 mm

DEHNguard M TT 2P 275 – dane techniczne

• Typ: DG M TT 2P 275, nr kat. 952 110
• Napięcie znamionowe UN: 230 V; UC [L-N]: 275 V, UC [N-PE]: 255 V (50/60 Hz)
• Znamionowy prąd wyładowczy In (8/20 µs): 20 kA; maksymalny Imax: 40 kA
• Prąd udarowy [N-PE] Iimp (10/350 µs): 12 kA; zdolność gaszenia prądu następczego [N-PE]: 100 Arms
• Up [L-N]/[N-PE]: ≤ 1,5 / ≤ 1,5 kV (≤ 1 / ≤ 1,5 kV przy 5 kA); Up [L-PE]: 1,5 kV
• Czas zadziałania: ≤ 25 ns [L-N], ≤ 100 ns [N-PE]; TOV [N-PE]: 1200 V / 200 ms wytrzymały
• Maksymalne dobezpieczenie: 125 A gG; wytrzymałość zwarciowa ISCCR: 50 kArms
• Temperatura pracy: -40...+80 °C; IP20; montaż wewnątrz pomieszczeń
• Wymiary (szer. × wys. × gł.): 36 × 90 × 66 mm; waga 242 g
• Certyfikaty: KEMA, VDE, UL, ATEX, IECEx; GTIN 4013364108417

DEHNguard M TT 2P 275 – najczęstsze pytania

Jakiego typu jest ogranicznik DEHN 952110?

To ogranicznik przepięć typu 2 (klasy II) wg PN-EN 61643-11, do jednofazowych sieci TT i TN w układzie „1+1”.

Czy DEHNguard M TT 2P 275 pasuje do sieci TT?

Tak. Producent przeznacza go do jednofazowych sieci TT i TN, w układzie połączeń „1+1”.

Czy w DEHNguard M TT 2P 275 można wymienić moduł ochronny?

Tak. Moduły ochronne są wymienne, a rygiel z przyciskiem zwalniającym pozwala wymienić moduł bez narzędzi.
