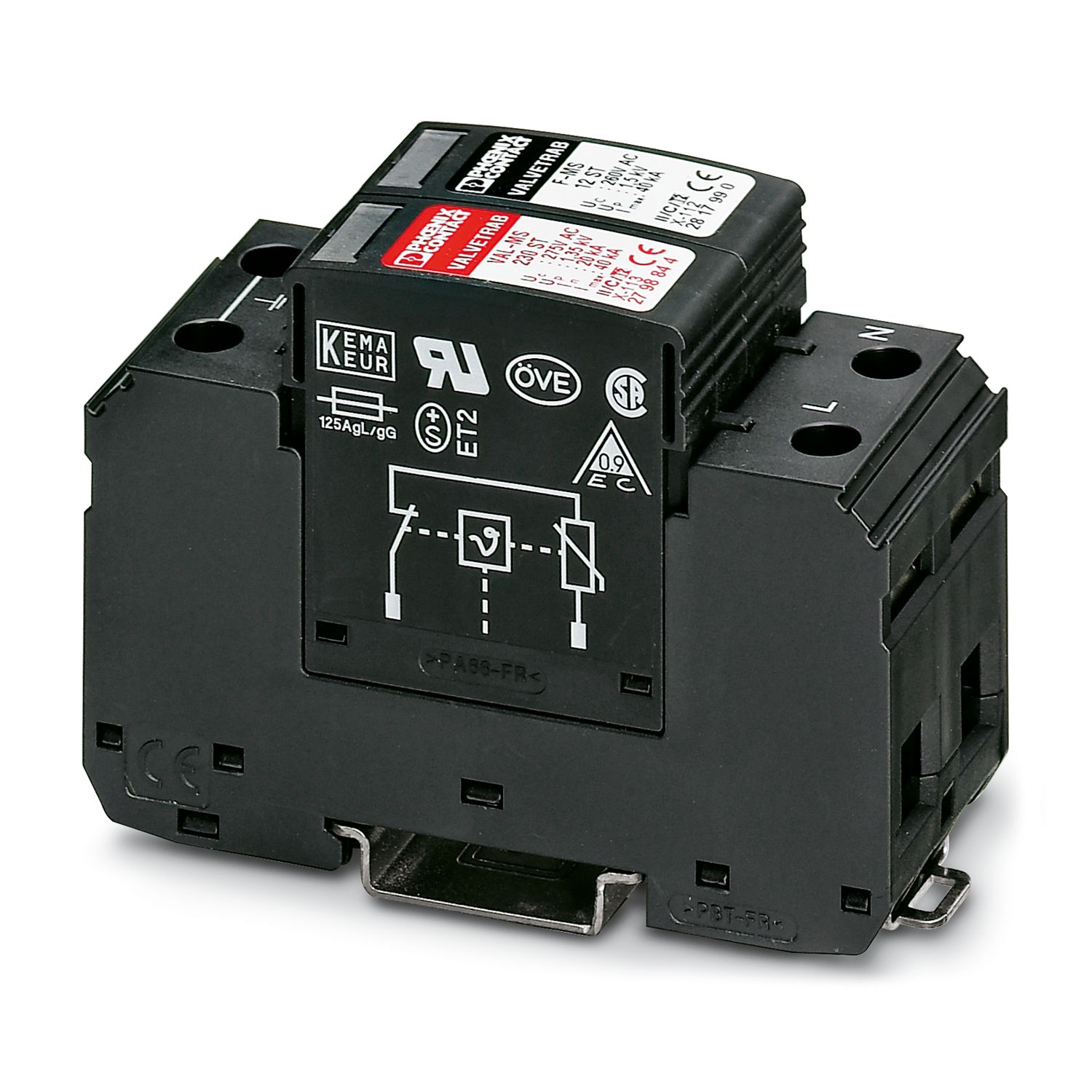

Phoenix Contact VAL-MS 230/1+1 (nr art. 2804429) to ogranicznik przepięć AC typu 2 z rodziny VALVETRAB MS do sieci jednofazowych 3-przewodowych (L, N, PE) w układach TN-S i TT. Składa się z podstawy i wtykowych modułów ochronnych, montowany na szynie 35 mm.

To popularny wybór do rozdzielnic domowych i obwodów AC falowników jednofazowych. Wtykowe moduły ułatwiają testy i pomiar izolacji, a szerokość 2 modułów pozwala łączyć aparaty szyną grzebieniową.

VAL-MS 230/1+1 – najważniejsze cechy

• ogranicznik typu 2 wg IEC 61643-11 / EN 61643-11
• układ 1+1: L-N oraz N-PE, do sieci TN-S i TT
• dwa wtykowe moduły ochronne, łatwa wymiana
• optyczna sygnalizacja uszkodzenia
• zaciski śrubowe M5, przewody do 35 mm²
• prąd obciążenia 80 A przy połączeniu przelotowym

VAL-MS 230/1+1 – dane techniczne

• napięcie znamionowe UN: 240/415 V AC (TN-S, TT)
• największe napięcie trwałej pracy UC: 275 V AC (L-N), 260 V AC (N-PE)
• znamionowy prąd wyładowczy In (8/20 µs): 20 kA
• maksymalny prąd wyładowczy Imax (8/20 µs): 40 kA
• poziom ochrony Up: L-N ≤ 1,35 kV, N-PE ≤ 1,5 kV
• czas zadziałania L-N: ≤ 25 ns
• maks. bezpiecznik: 80 A gG (przelotowo), 125 A gG (gałęziowo)
• ISCCR: 25 kA
• wymiary: 35,6 x 89,8 x 65,7 mm (z szyną)
• stopień ochrony: IP20, temperatura pracy -40 do +80°C
• waga: 0,244 kg

Zastosowanie

Montuj w rozdzielnicy obiektu jednofazowego lub na wyjściu AC falownika jednofazowego. Wersja z zestykiem zdalnej sygnalizacji to VAL-MS 230/1+1-FM (2804432).

VAL-MS 230/1+1 – najczęstsze pytania

Czy VAL-MS 230/1+1 jest do instalacji DC?

Nie. To ogranicznik AC do sieci jednofazowej 230 V z przewodami L, N i PE.

W jakich sieciach pracuje VAL-MS 230/1+1?

Phoenix Contact podaje sieci TN-S i TT.

Jaki jest poziom ochrony?

Up wynosi ≤ 1,35 kV między L i N oraz ≤ 1,5 kV między N i PE.

Cenę netto i brutto ogranicznika Phoenix Contact widzisz na karcie produktu. Dobór ograniczników przepięć pomoże Ci dobrać dział hurtowy Undersun: +48 791 234 660.
