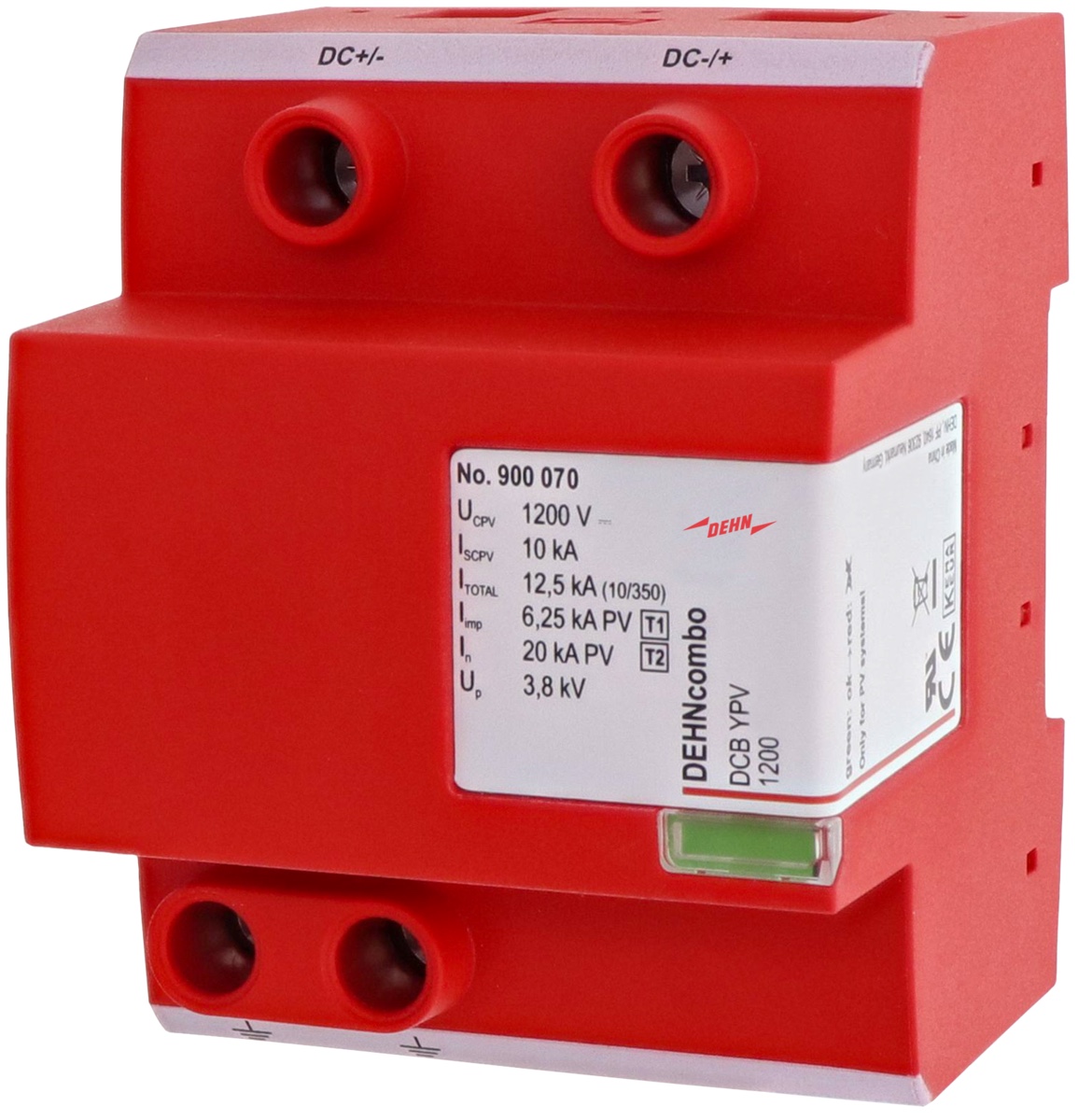

DEHNcombo DCB YPV 1200 (nr kat. 900 070) to gotowy do podłączenia ogranicznik przepięć T1+T2 do obwodu generatora PV do 1200 V DC. Łączy ochronę odgromową typu 1 i przepięciową typu 2 w jednej obudowie o szerokości 4 modułów. To ogranicznik przepięć do fotowoltaiki do stosowania zgodnie z normą PN-HD 60364-7-712, w instalacjach uziemionych i nieuziemionych.

Tor ochronny działa jako kombinowane urządzenie odłączająco-zwierające z trójstopniowym wyłącznikiem DC. Układ Y chroni ogranicznik przy uszkodzonej izolacji w obwodzie generatora. Stan pracy pokazuje wskaźnik w okienku kontrolnym.

DEHN DCB YPV 1200 – najważniejsze cechy

• Ogranicznik typu 1 + typu 2 / klasy I + II wg EN 61643-31 / IEC 61643-31
• Maksymalne napięcie PV: ≤ 1200 V (DC+ → DC- oraz DC+/DC- → PE)
• Prąd udarowy Iimp (10/350 µs): 6,25 kA na biegun, łącznie 12,5 kA
• Odporny na błędy układ połączeń Y
• Szerokość tylko 4 moduły

DEHN DCB YPV 1200 – dane techniczne

• Typ: DCB YPV 1200, nr kat. 900 070
• Wytrzymałość zwarciowa (ISCPV): 10 kA
• Znamionowy prąd wyładowczy In (8/20 µs): 20 kA; maksymalny Imax: 40 kA
• Całkowity prąd udarowy: 40 kA (8/20 µs), 12,5 kA (10/350 µs)
• Napięciowy poziom ochrony Up: < 3,8 kV; czas zadziałania ≤ 25 ns
• Temperatura pracy: -40...+80 °C; IP20; montaż wewnątrz pomieszczeń
• Wymiary (szer. × wys. × gł.): 72 × 90 × 66 mm; waga 509 g
• Certyfikaty: KEMA, UL; GTIN 6942299504521

Zastosowanie

• Strona DC instalacji PV do 1200 V, gdy wymagany jest ogranicznik typu 1 (np. budynek z instalacją odgromową)
• Rozdzielnice DC przy falowniku i skrzynki stringów

DEHNcombo DCB YPV 1200 – najczęstsze pytania

Czy DEHNcombo YPV pasuje do instalacji nieuziemionych?

Tak. Producent przewiduje uniwersalne stosowanie w uziemionych i nieuziemionych instalacjach fotowoltaicznych.

Czy DEHN 900070 to ogranicznik T1+T2?

Tak. DCB YPV 1200 to ogranicznik przepięć typu 1 + typu 2 (klasy I + II) wg EN 61643-31 do obwodu generatora PV.

Czy DCB YPV 1200 ma zdalną sygnalizację?

Nie, stan pokazuje wskaźnik zielony / czerwony. Wersja ze stykiem zdalnej sygnalizacji to DCB YPV 1200 FM (900 075).
