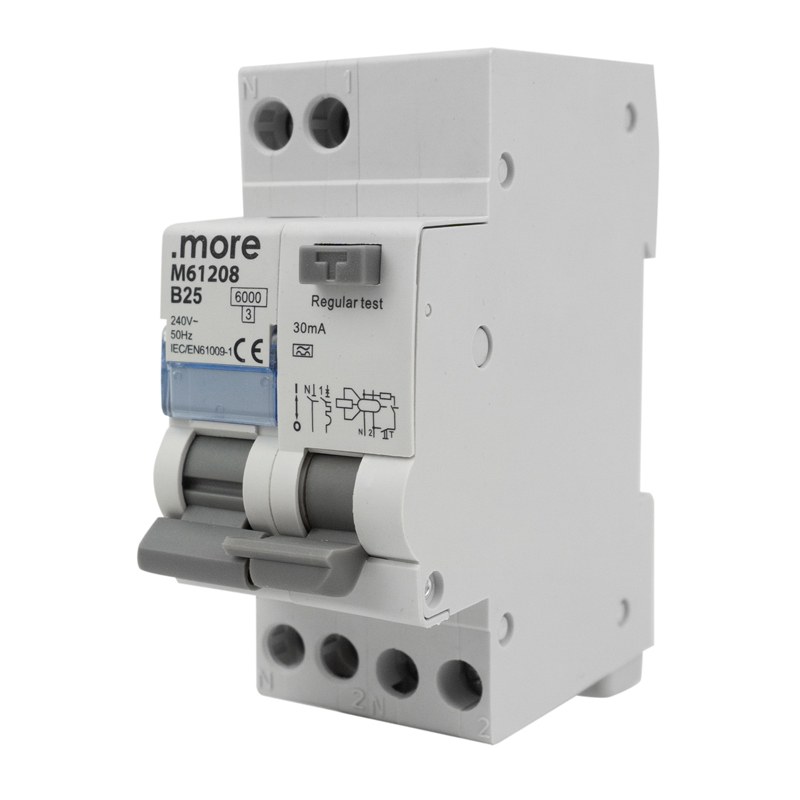

Wyłącznik różnicowo-prądowy z członem nadprądowym MORE M61208 (1P+N B25A 30mA typ A) to dwumodułowy aparat RCBO na szynę DIN. Łączy ochronę przed porażeniem (30 mA) z zabezpieczeniem obwodu przed przeciążeniem i zwarciem. Do rozdzielnic w domach, biurach i lokalach usługowych.

Zajmuje 2 moduły (35,7 mm) i zastępuje osobny wyłącznik różnicowoprądowy i nadprądowy. Charakterystyka B to typowy wybór do gniazd i oświetlenia. Typ A wykrywa też prądy pulsujące ze składową stałą, więc pasuje do obwodów z elektroniką.

MORE M61208 – najważniejsze cechy

• Ochrona różnicowoprądowa 30 mA i nadprądowa B25 w jednym aparacie
• Typ A: wykrywa prądy różnicowe sinusoidalne i pulsujące ze składową stałą
• Prąd znamionowy zwarciowy 6000 A, klasa ograniczenia energii 3
• 2 moduły (35,7 mm) na szynę DIN, przewody 1–16 mm²

MORE M61208 – dane techniczne

• Symbol / EAN: M61208 / 5906555612086
• Liczba biegunów: 1P+N
• Prąd znamionowy / charakterystyka: 25 A / B
• Prąd różnicowy / typ: 30 mA / A
• Prąd znamionowy zwarciowy: 6000 A; klasa ograniczenia energii 3
• Napięcie: 230/240 V~, 50/60 Hz
• Szerokość: 35,7 mm (2 moduły)
• Wysokość × głębokość: 89 × 73 mm
• Przekrój przewodu: 1–16 mm²
• IP20, praca od -5 do +40 °C
• Waga netto: 200 g
• Norma: IEC/EN 61009-1; certyfikacja Bureau Veritas (wg producenta)

Zastosowanie

• 25 A: obwody o dużym obciążeniu, np. wydzielone odbiorniki, przy odpowiednim przekroju przewodu
• Falownik PV, ładowarka EV, pompa ciepła: wymagany typ zabezpieczenia sprawdź w instrukcji urządzenia
• Ten sam aparat w wersji typu AC: MORE M61201

MORE M61208 – najczęstsze pytania

Czym różni się MORE M61208 od zwykłego wyłącznika różnicowoprądowego?

Ma wbudowany człon nadprądowy B25, więc wyłącza przy upływie 30 mA, przeciążeniu i zwarciu. Zwykły wyłącznik różnicowoprądowy wymaga osobnego zabezpieczenia nadprądowego.

Czy MORE M61208 to wyłącznik typu A?

Tak. Wykrywa prądy różnicowe sinusoidalne i pulsujące ze składową stałą.

Jaką zdolność zwarciową ma MORE M61208?

Producent podaje prąd znamionowy zwarciowy 6000 A (6 kA). Musi on pokrywać spodziewany prąd zwarcia w miejscu montażu.
