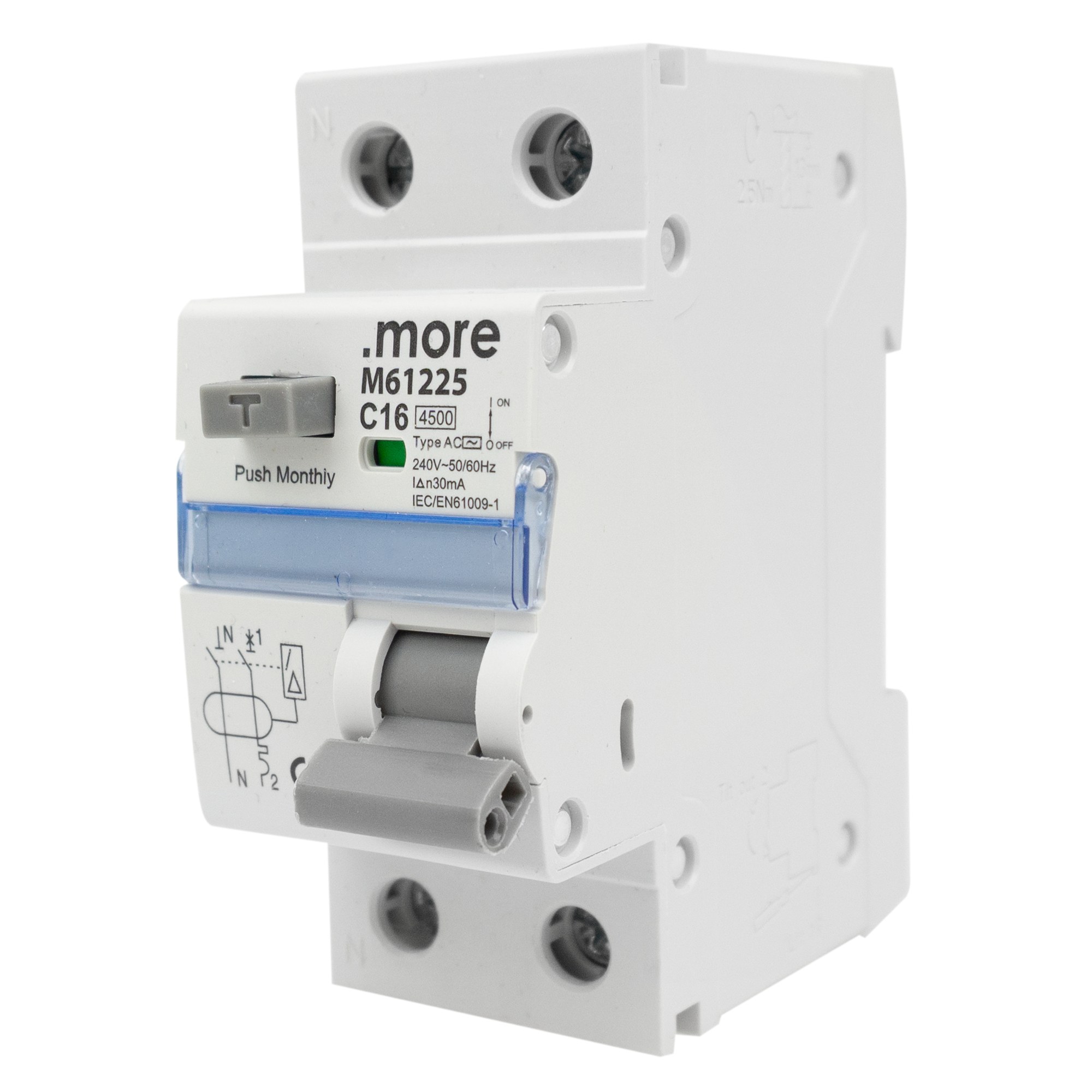

Wyłącznik różnicowo-prądowy z członem nadprądowym MORE M61225 (2P C16A 30mA typ AC) to dwubiegunowy aparat RCBO na szynę DIN. Łączy ochronę przed porażeniem (30 mA) z zabezpieczeniem obwodu przed przeciążeniem i zwarciem. Do rozdzielnic w domach, biurach i lokalach usługowych.

Zajmuje 2 moduły (35,7 mm) i zastępuje osobny wyłącznik różnicowoprądowy i nadprądowy. Charakterystyka C lepiej znosi prądy załączania silników i zasilaczy. Typ AC reaguje na sinusoidalne prądy różnicowe i pasuje do obwodów z typowymi odbiornikami.

MORE M61225 – najważniejsze cechy

• Ochrona różnicowoprądowa 30 mA i nadprądowa C16 w jednym aparacie
• Typ AC: reaguje na sinusoidalne prądy różnicowe
• Prąd znamionowy zwarciowy 4500 A
• 2 moduły (35,7 mm) na szynę DIN, przewody 1–25 mm²

MORE M61225 – dane techniczne

• Symbol / EAN: M61225 / 5906555612253
• Liczba biegunów: 2P
• Prąd znamionowy / charakterystyka: 16 A / C
• Prąd różnicowy / typ: 30 mA / AC
• Prąd znamionowy zwarciowy: 4500 A
• Napięcie: 230/240 V~, 50/60 Hz
• Szerokość: 35,7 mm (2 moduły)
• Wysokość × głębokość: 83 × 75 mm
• Przekrój przewodu: 1–25 mm²
• IP20, praca od -5 do +40 °C
• Waga netto: 172 g
• Norma: IEC/EN 61009-1; certyfikacja Bureau Veritas (wg producenta)

Zastosowanie

• 16 A: typowo obwody gniazd wtyczkowych
• Falownik PV, ładowarka EV, pompa ciepła: wymagany typ zabezpieczenia sprawdź w instrukcji urządzenia

MORE M61225 – najczęstsze pytania

Czym różni się MORE M61225 od zwykłego wyłącznika różnicowoprądowego?

Ma wbudowany człon nadprądowy C16, więc wyłącza przy upływie 30 mA, przeciążeniu i zwarciu. Zwykły wyłącznik różnicowoprądowy wymaga osobnego zabezpieczenia nadprądowego.

Czy MORE M61225 to wyłącznik typu A?

Nie. MORE M61225 to typ AC, reagujący na sinusoidalne prądy różnicowe. Do obwodów z elektroniką rozważ aparat typu A.

Jaką zdolność zwarciową ma MORE M61225?

Producent podaje prąd znamionowy zwarciowy 4500 A (4,5 kA). Musi on pokrywać spodziewany prąd zwarcia w miejscu montażu.

Cenę netto i brutto wyłącznika MORE M61225 widzisz na karcie produktu. Zabezpieczenia do rozdzielnicy pomoże Ci dobrać dział hurtowy Undersun: +48 791 234 660.
