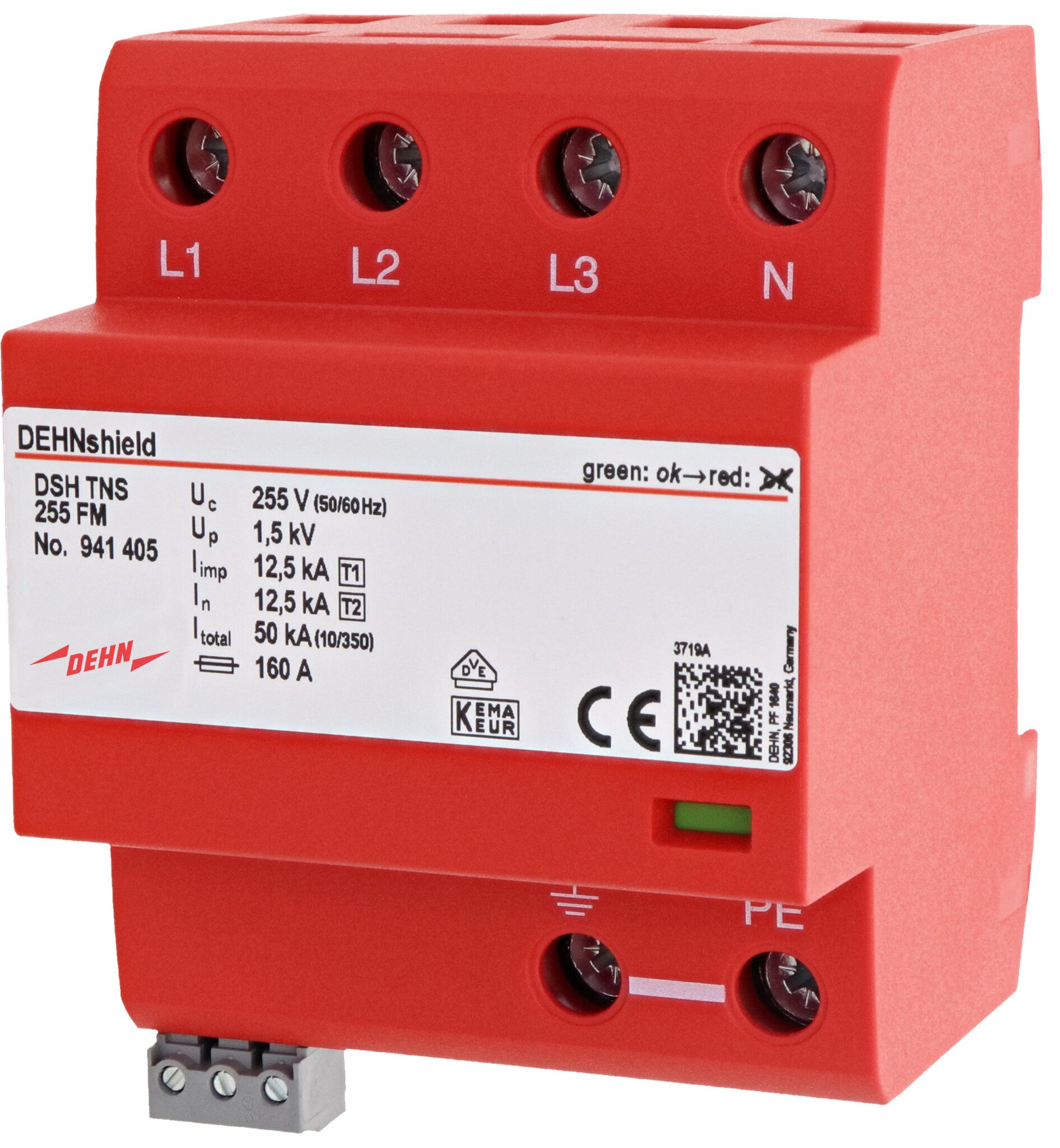

DEHN DEHNshield DSH TNS 255 FM (nr kat. 941405) to 4-biegunowy kombinowany ogranicznik przepięć T1+T2 do sieci TN(C)-S 230/400 V. Jest zoptymalizowany pod kątem zastosowania w kompaktowych rozdzielnicach: zajmuje 4 moduły i ma zestyk zdalnej sygnalizacji (FM).

Oparty jest na technologii iskiernikowej z ograniczaniem prądów następczych. Chroni przed częściowymi prądami pioruna i przepięciami, także po stronie AC falownika fotowoltaicznego w budynku z instalacją odgromową. Umożliwia odgromowe wyrównanie potencjałów z ochroną urządzeń końcowych.

DEHNshield DSH TNS 255 FM – najważniejsze cechy

• kombinowany ogranicznik typu 1 + typu 2 wg PN-EN 61643-11
• koordynacja energetyczna z urządzeniem końcowym (≤ 10 m): typ 1 + 2 + 3
• iskiernik z ograniczaniem prądów następczych
• jeden moduł na biegun, łącznie 4 moduły
• bezpotencjałowy zestyk przełączny zdalnej sygnalizacji
• wskaźnik działania / uszkodzenia: zielony / czerwony

DEHNshield DSH TNS 255 FM – dane techniczne

• napięcie znamionowe AC (UN): 230/400 V, 50/60 Hz
• największe napięcie trwałej pracy (UC): 255 V
• prąd udarowy pioruna Itotal (10/350 µs) [L1+L2+L3+N-PE]: 50 kA
• prąd udarowy pioruna Iimp (10/350 µs) [L, N-PE]: 12,5 kA
• znamionowy prąd wyładowczy In (8/20 µs): 12,5 / 50 kA
• napięciowy poziom ochrony Up: ≤ 1,5 kV
• zdolność gaszenia prądu następczego Ifi: 25 kA
• maksymalny bezpiecznik dodatkowy: 160 A gG
• stopień ochrony: IP 20, montaż na szynie 35 mm

Zastosowanie

Montuj w rozdzielnicy głównej budynku zasilanego z sieci TN-S lub TN-C-S. Według DEHN bezpiecznik 35 A gG nie zadziała przy prądach następczych do 25 kA, co ułatwia selektywność.

DEHNshield DSH TNS 255 FM – najczęstsze pytania

Czym różni się 941405 od 941400?

DSH TNS 255 FM (941405) ma zestyk zdalnej sygnalizacji uszkodzenia. DSH TNS 255 (941400) to ta sama ochrona bez zestyku FM.

Czy DEHNshield TNS chroni urządzenia końcowe?

Producent podaje koordynację energetyczną typ 1 + typ 2 + typ 3 z urządzeniem końcowym w odległości do 10 m.

Do jakiej sieci jest DSH TNS 255 FM?

Do sieci TN(C)-S 230/400 V z osobnym przewodem N i PE.

Cenę netto i brutto ogranicznika DEHNshield widzisz na karcie produktu. Dobór ochrony odgromowej i przepięciowej pomoże Ci dobrać dział hurtowy Undersun: +48 791 234 660.
